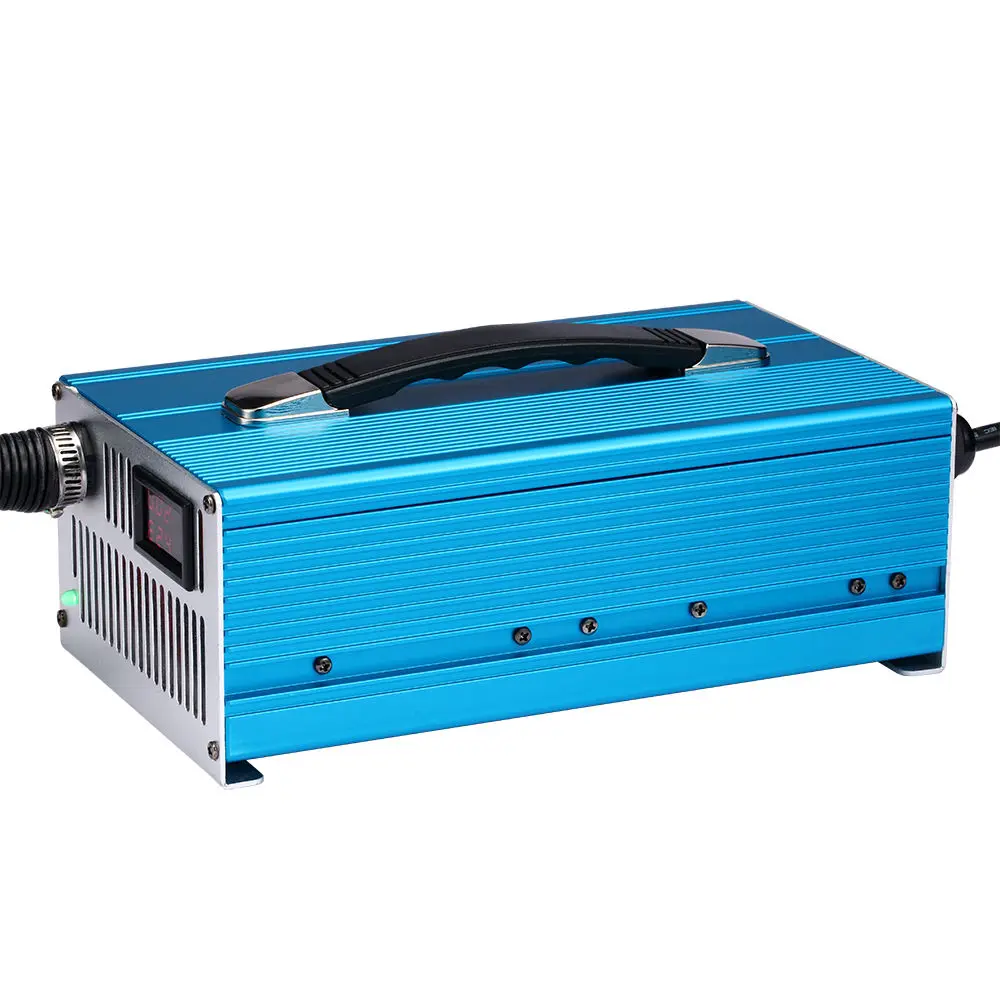

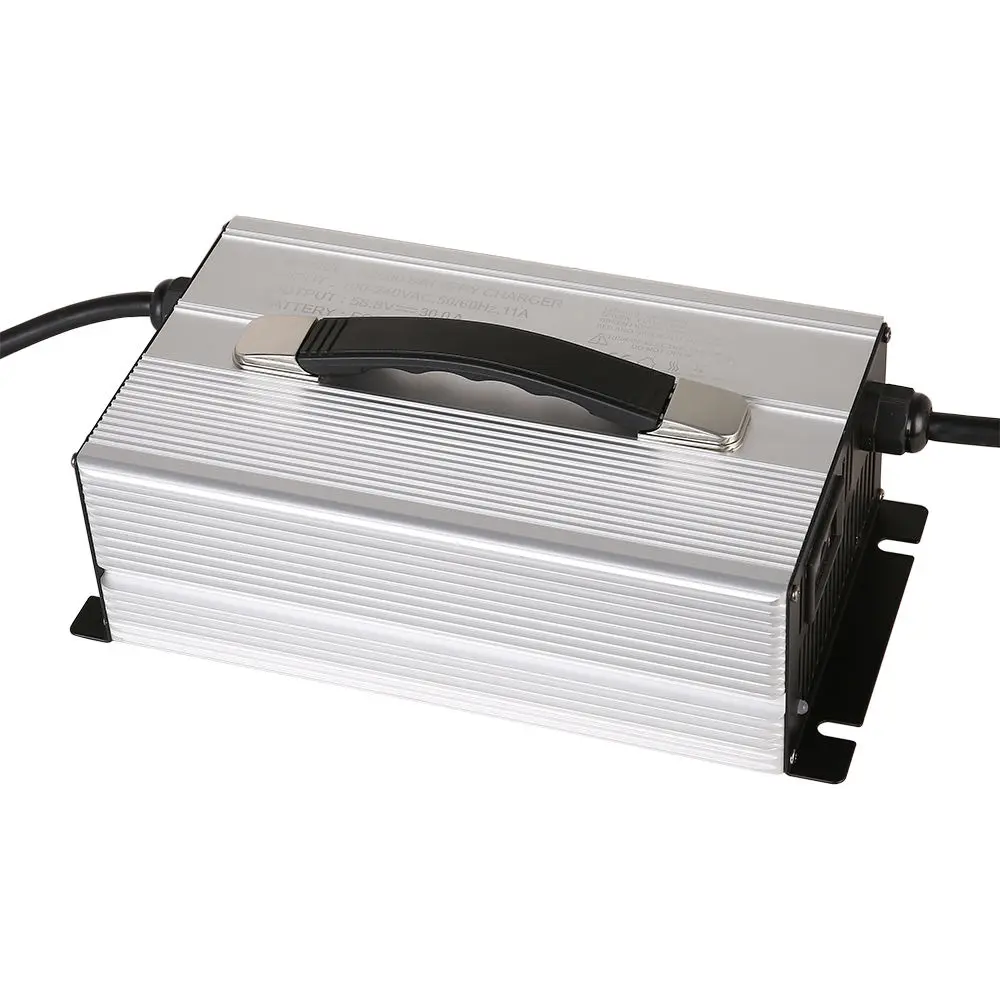

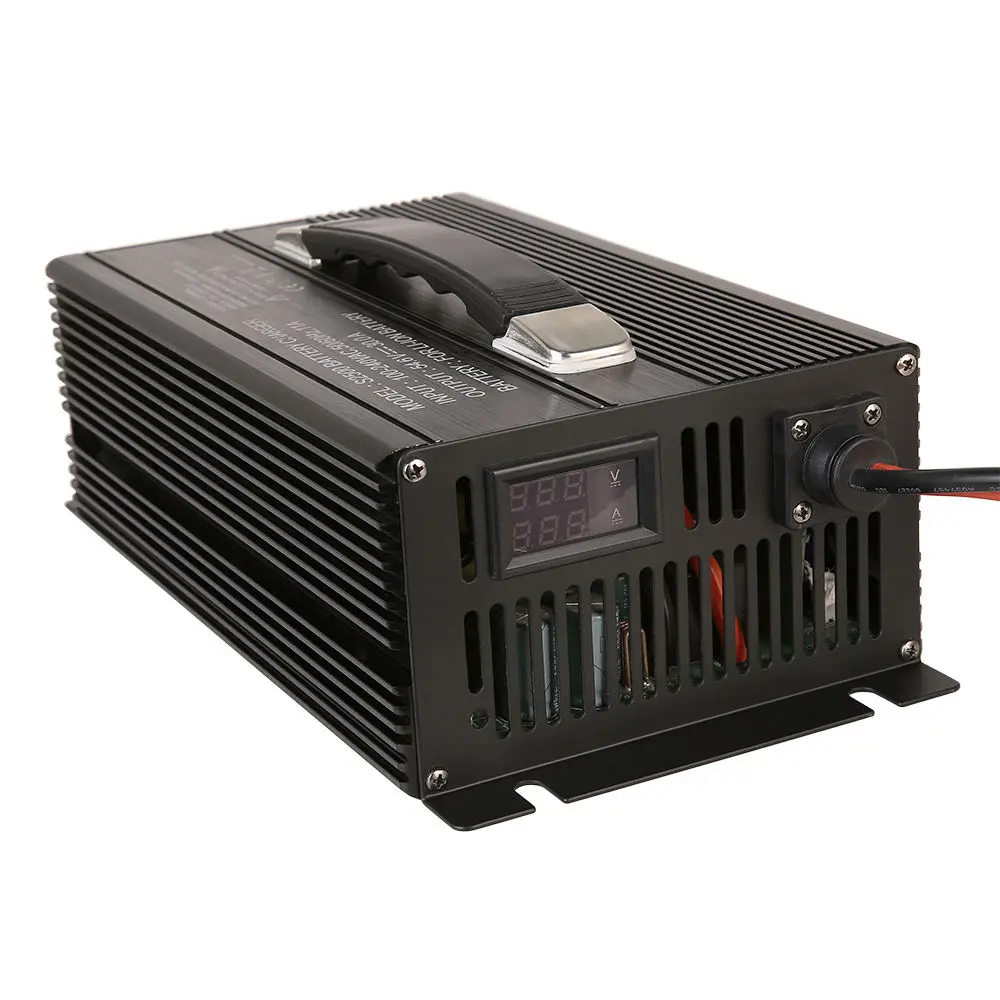

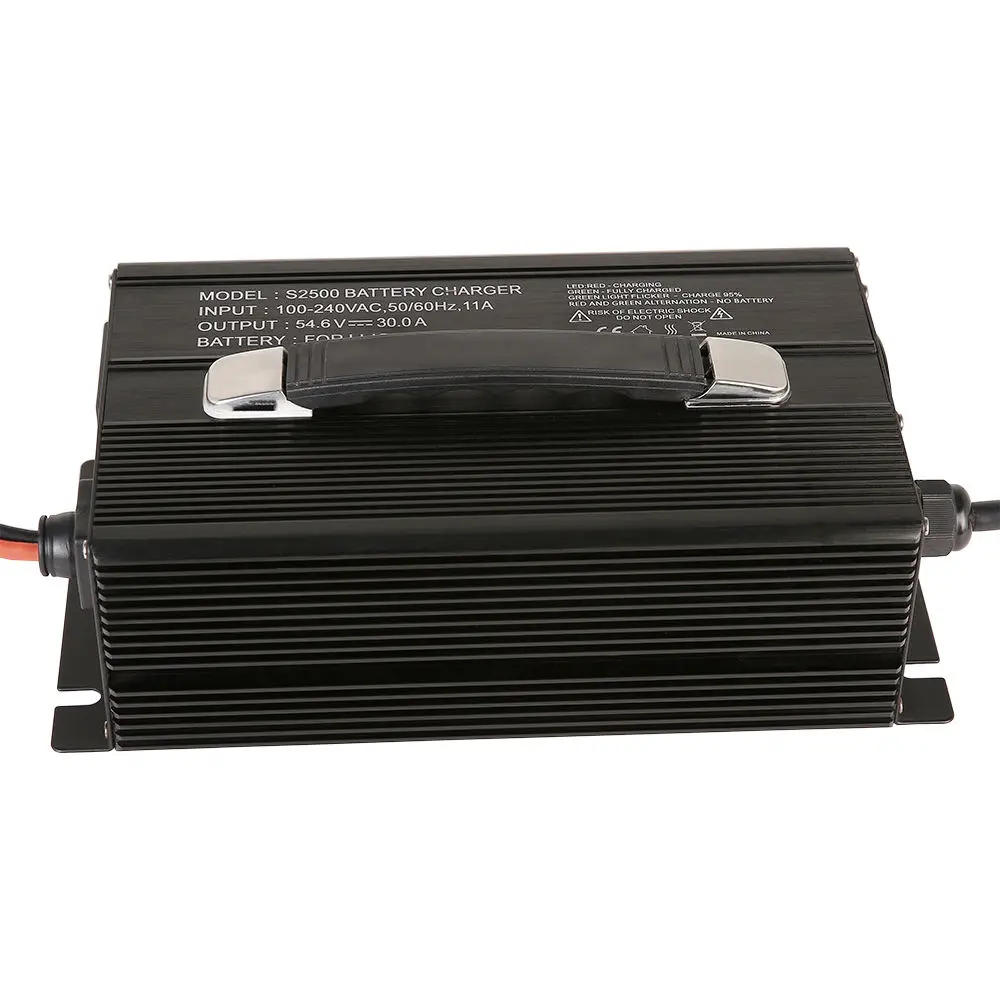

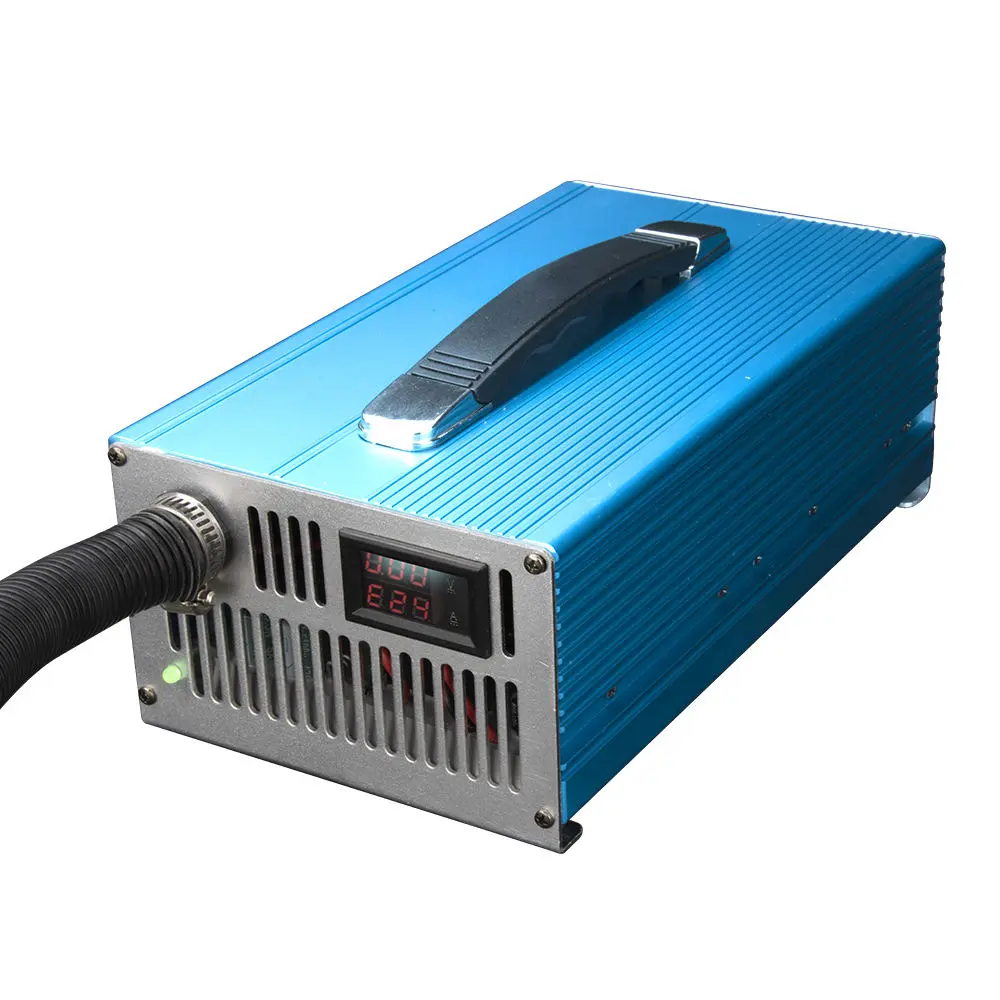

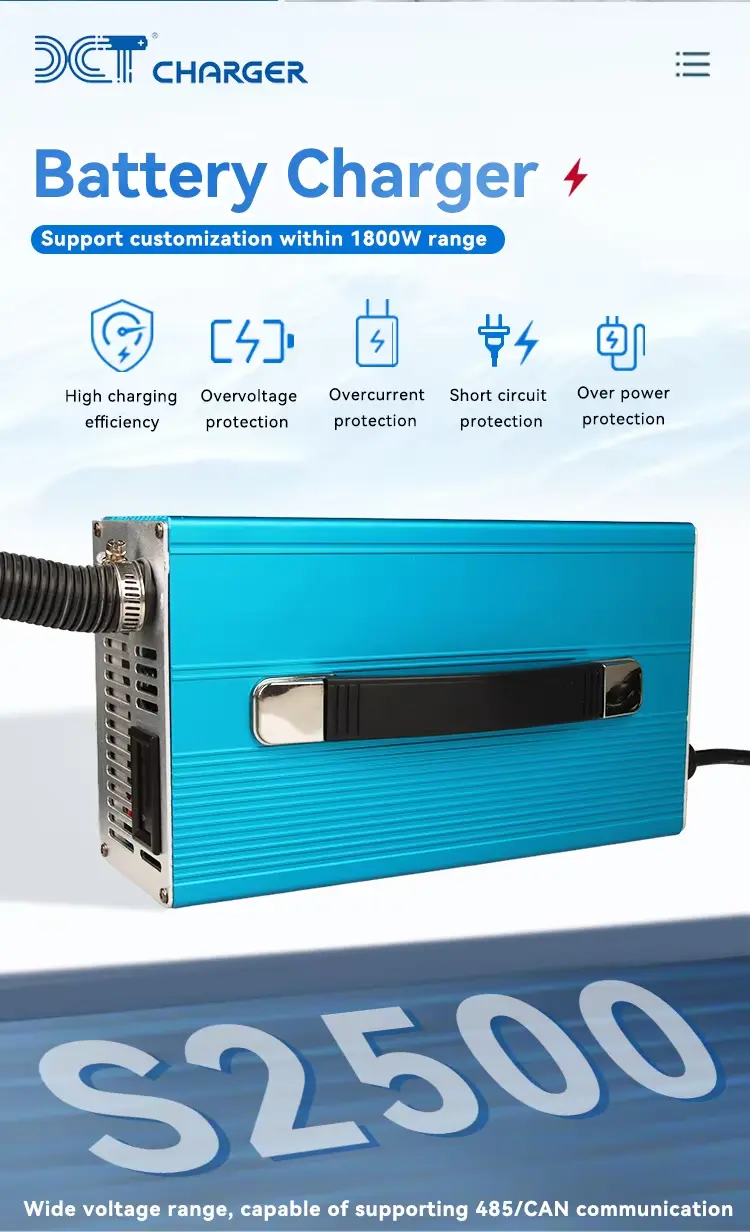

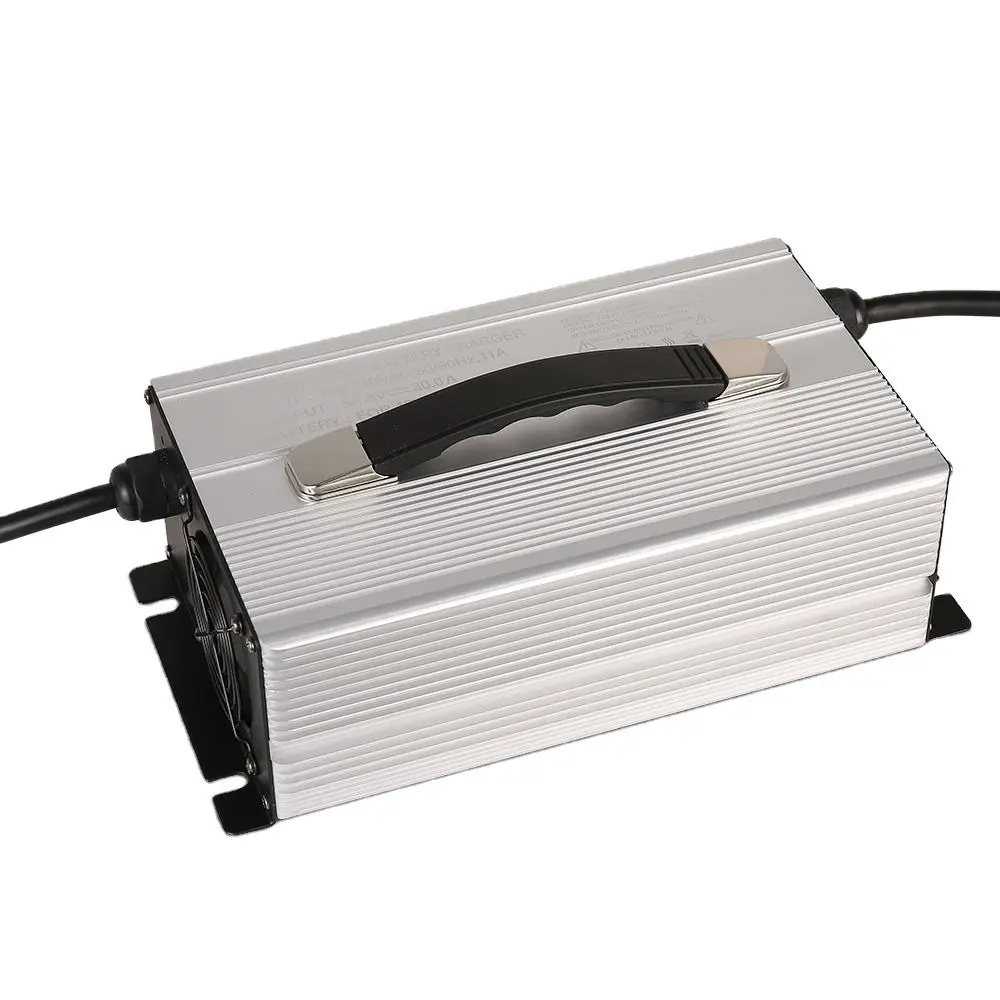

29.4V 45A ব্যাটারি চার্জার

মডেল

S2500V294A450

মিলে যাওয়া ব্যাটারি

ব্যাটারির প্রকার

লি-আয়ন ব্যাটারি

সেলের সিরিজ

7S

একক নামমাত্র ভোল্টেজ

কোষ

3.7V

সর্বোচ্চ একক কোষের ভোল্টেজ

4.2V

এর নামমাত্র ভোল্টেজ

ব্যাটারি প্যাক

24V

সর্বোচ্চ ব্যাটারির ভোল্টেজ

প্যাক

29.4V

চার্জিং মোড

CC/(লোড মিটার পরীক্ষা CV মোড)

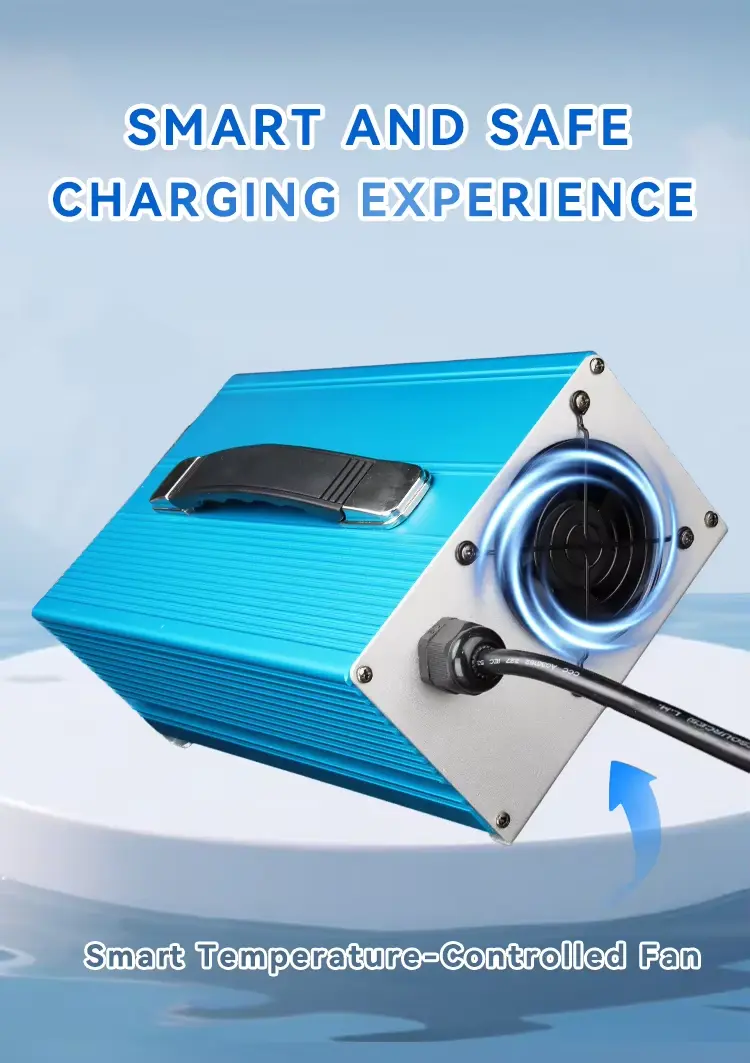

তাপ ডুবানোর পদ্ধতি

ফ্যান দিয়ে জোর করে বায়ুচলাচল

ইনপুট

ইনপুট ভোল্টেজের ব্যাপ্তি

100~240VAC

ইনপুট ফ্রিকোয়েন্সির ব্যাপ্তি

47-63Hz

পাওয়ার ফ্যাক্টর

PF>0.9/240VAC(সম্পূর্ণ লোড)

কর্মদক্ষতা

87% min.@100VAC/90% min.@200VAC

ইনপুট এসি কারেন্ট

11Amax. @200Vac ইনপুট এবং পূর্ণ লোড

ইনরাশ কারেন্ট

60A@কোল্ড স্টার্ট

আউটপুট

রেটেড ভোল্টেজ

29.4V

রেট করা বর্তমান

45A±5% (AC: 200V～240V)

22.5A±5% (AC: 100V～120V)

রেট করা শক্তি

1323W（AC：160V～264V）661.5W）AC：100V～120V）

ভোল্টেজ নির্ভুলতা

±0.2V

লাইন রেগুলেশন

1%

লোড নিয়ম

৫%

ডায়নামিক লোড

পাওয়ার সাপ্লাই আউটপুট ভোল্টেজকে 5% এর মধ্যে রাখতে হবে, যখন আউটপুট কারেন্ট 25% থেকে 70% লোড এবং ফিরে 25% লোডে এবং 0.5A/us স্লিউ রেট এবং 200ms এর সাথে ক্ষণস্থায়ী সময়

ক্যাপাসিটিভ লোড পরীক্ষা

100~240VAC, সম্পূর্ণ লোড, 2200uF ক্যাপাসিটরের সাথে সমান্তরাল সংযুক্ত। একটি উপায় হল পাওয়ার চালু করা এবং লোড সংযোগ করা এবং অন্য উপায় হল প্রথমে লোডটি সংযোগ করুন এবং তারপরে পাওয়ার চালু করুন। দুটি উপায়ে আউটপুট ভোল্টেজ তরঙ্গ অবশ্যই আরোহী হতে হবে

সরাসরি উপর-নিচ ছাড়াই।

সম্পূর্ণ চার্জযুক্ত LED সূচকের জন্য সর্বাধিক বর্তমান

সবুজ LED)

≤10%*রেট করা বর্তমান

মডেল

S2500V294A450

মিলে যাওয়া ব্যাটারি

 ব্যাটারির প্রকার

লি-আয়ন ব্যাটারি

সেলের সিরিজ

7S

একক নামমাত্র ভোল্টেজ

কোষ

3.7V

সর্বোচ্চ একক কোষের ভোল্টেজ

4.2V

এর নামমাত্র ভোল্টেজ

ব্যাটারি প্যাক

24V

সর্বোচ্চ ব্যাটারির ভোল্টেজ

প্যাক

29.4V

চার্জিং মোড

CC/(লোড মিটার পরীক্ষা CV মোড)

তাপ ডুবানোর পদ্ধতি

ফ্যান দিয়ে জোর করে বায়ুচলাচল

ইনপুট

ইনপুট ভোল্টেজের ব্যাপ্তি

100~240VAC

ইনপুট ফ্রিকোয়েন্সির ব্যাপ্তি

47-63Hz

পাওয়ার ফ্যাক্টর

PF>0.9/240VAC(সম্পূর্ণ লোড)

কর্মদক্ষতা

87% min.@100VAC/90% min.@200VAC

ইনপুট এসি কারেন্ট

11Amax. @200Vac ইনপুট এবং পূর্ণ লোড

ইনরাশ কারেন্ট

60A@কোল্ড স্টার্ট

আউটপুট

রেটেড ভোল্টেজ

29.4V

রেট করা বর্তমান

45A±5% (AC: 200V～240V)

22.5A±5% (AC: 100V～120V)

রেট করা শক্তি

1323W（AC：160V～264V）661.5W）AC：100V～120V）

ভোল্টেজ নির্ভুলতা

±0.2V

লাইন রেগুলেশন

1%

লোড নিয়ম

৫%

ডায়নামিক লোড

পাওয়ার সাপ্লাই আউটপুট ভোল্টেজকে 5% এর মধ্যে রাখতে হবে, যখন আউটপুট কারেন্ট 25% থেকে 70% লোড এবং ফিরে 25% লোডে পরিবর্তিত হয়

এবং 0.5A/us 200ms সহ স্লিউ রেট এবং ক্ষণস্থায়ী সময়।

ক্যাপাসিটিভ লোড পরীক্ষা

100~240VAC, সম্পূর্ণ লোড, 2200uF ক্যাপাসিটরের সাথে সমান্তরাল সংযুক্ত। একটি উপায় হল পাওয়ার চালু করা এবং লোড সংযোগ করা এবং অন্য উপায় হল প্রথমে লোডটি সংযোগ করুন এবং তারপরে পাওয়ার চালু করুন। দুটি উপায়ে আউটপুট ভোল্টেজ তরঙ্গ অবশ্যই আরোহী হতে হবে

সরাসরি উপর-নিচ ছাড়াই।

সম্পূর্ণ চার্জযুক্ত LED সূচকের জন্য সর্বাধিক বর্তমান

সবুজ LED)

≤10%*রেট করা বর্তমান

মডেল

S2500V294A450

মিলে যাওয়া ব্যাটারি

ব্যাটারির প্রকার

লি-আয়ন ব্যাটারি

সেলের সিরিজ

7S

একক নামমাত্র ভোল্টেজ

কোষ

3.7V

সর্বোচ্চ একক কোষের ভোল্টেজ

4.2V

এর নামমাত্র ভোল্টেজ

ব্যাটারি প্যাক

24V

সর্বোচ্চ ব্যাটারির ভোল্টেজ

প্যাক

29.4V

চার্জিং মোড

CC/(লোড মিটার পরীক্ষা CV মোড)

তাপ ডুবানোর পদ্ধতি

ফ্যান দিয়ে জোর করে বায়ুচলাচল

ইনপুট

ইনপুট ভোল্টেজের ব্যাপ্তি

100~240VAC

ইনপুট ফ্রিকোয়েন্সির ব্যাপ্তি

47-63Hz

পাওয়ার ফ্যাক্টর

PF>0.9/240VAC(সম্পূর্ণ লোড)

কর্মদক্ষতা

87% min.@100VAC/90% min.@200VAC

ইনপুট এসি কারেন্ট

11Amax. @200Vac ইনপুট এবং পূর্ণ লোড

ইনরাশ কারেন্ট

60A@কোল্ড স্টার্ট

আউটপুট

রেটেড ভোল্টেজ

29.4V

রেট করা বর্তমান

45A±5% (AC: 200V～240V)

22.5A±5% (AC: 100V～120V)

রেট করা শক্তি

1323W（AC：160V～264V）661.5W）AC：100V～120V）

ভোল্টেজ নির্ভুলতা

±0.2V

লাইন রেগুলেশন

1%

লোড নিয়ম

৫%

ডায়নামিক লোড

পাওয়ার সাপ্লাই আউটপুট ভোল্টেজকে 5% এর মধ্যে রাখতে হবে, যখন আউটপুট কারেন্ট 25% থেকে 70% লোড এবং ফিরে 25% লোডে এবং 0.5A/us স্লিউ রেট এবং 200ms এর সাথে ক্ষণস্থায়ী সময়

ক্যাপাসিটিভ লোড পরীক্ষা

100~240VAC, সম্পূর্ণ লোড, 2200uF ক্যাপাসিটরের সাথে সমান্তরাল সংযুক্ত। একটি উপায় হল পাওয়ার চালু করা এবং লোড সংযোগ করা এবং অন্য উপায় হল প্রথমে লোডটি সংযোগ করুন এবং তারপরে পাওয়ার চালু করুন। দুটি উপায়ে আউটপুট ভোল্টেজ তরঙ্গ অবশ্যই উপরে ও নিচে না গিয়ে সরাসরি উপরে উঠতে হবে।

সম্পূর্ণ চার্জযুক্ত LED সূচকের জন্য সর্বাধিক বর্তমান

সবুজ LED)

≤10%*রেট করা বর্তমান

লহর এবং শব্দ

≤2000mV

লহর এবং শব্দ: পরিমাপ 20MHz ব্যান্ডউইথ অসিলোস্কোপ দ্বারা করা হয় এবং আউটপুট একটি 0.1uF সিরামিক ক্যাপাসিটর এবং একটি 10uF ইলেক্ট্রোলাইসিস ক্যাপাসিটরের সমান্তরাল। (রেটেড ইনপুট এবং রেট আউটপুটের শর্তে পরীক্ষা)

স্ট্যান্ডবাই পাওয়ার

≤20W

সময় চালু করুন

5S/220VAC (সম্পূর্ণ লোড)

উঠার সময়

<30ms

যোগাযোগ প্রোটোকল

/

সুরক্ষা

শর্ট সার্কিট

পাওয়ার/ ব্যাটারি সঠিকভাবে কানেক্ট করা আছে।

ওভার কারেন্ট/ওভার লোড/আন্ডার ভোল্টেজ

অস্বাভাবিক অবস্থার উত্তোলনের পর, সাধারণ অপারেশন পুনরায় শুরু করা যেতে পারে।

ওভার ভোল্টেজ

যখন আউটপুট ভোল্টেজ রেট করা ভোল্টেজের 1.05-1.3 গুণের বেশি হয়, তখন অস্বাভাবিক অবস্থার উত্তোলনের পর পাওয়ার সাপ্লাই সুরক্ষিত করা হবে এবং স্বাভাবিক অপারেশন করা হবে।

অতিরিক্ত তাপমাত্রা

যখন ট্রান্সফরমার কোরের তাপমাত্রা 85 °C ছাড়িয়ে যায়, তখন চার্জারের আউটপুট কারেন্টের অর্ধেক হয়ে যায়। তাপমাত্রা কমে যাওয়ার পরে, এটি নিজে থেকে পুনরুদ্ধার করতে পারে।

 পরিবেশ

অপারেটিং তাপমাত্রা

-25℃~+45℃

অপারেটিং আর্দ্রতা

10~95%RH, 10~95%RH, কোন ঘনীভবন নেই।

ড্রপ পরীক্ষা

1 কোণ, 3 প্রান্ত, 6 পৃষ্ঠ, উচ্চতা: 100 সেমি, হার্ডউড বোর্ডে, প্লাগটি বাঁকানো এবং স্ক্র্যাচ হতে পারে, কিন্তু কাঠামোটি ক্ষতিগ্রস্ত হওয়া উচিত নয় এবং কাজ করতে পারে।

স্বাভাবিকভাবে

স্টোরেজ তাপমাত্রা,

আর্দ্রতা

-40℃~+80℃，10~95%RH

অপারেটিং উচ্চতা

2000 মি

অ-অপারেটিং উচ্চতা

10000 মি

অপারেটিং কম্পন

কম্পন:1.0G(এম্পলিটিউড), 5~20~500Hz(ফ্রিকোয়েন্সি),

প্রতিটি অক্ষের জন্য 30 মিনিট প্রতি সাইকেল (X,Y,Z)।
