আমাদের নতুন পণ্য-300W GaN পাওয়ার সাপ্লাই

স্টারওয়েলএকটি উচ্চ প্রযুক্তির এন্টারপ্রাইজ যা বিশেষ করেপাওয়ার সাপ্লাইবিভিন্ন ক্ষেত্রের চাহিদা মেটাতে POE পাওয়ার সাপ্লাই, কমিউনিকেশন পাওয়ার সাপ্লাই, এনার্জি স্টোরেজ ইনভার্টার, পাওয়ার অ্যাডাপ্টার, ইন্ডাস্ট্রিয়াল কন্ট্রোল পাওয়ার সাপ্লাই, ইত্যাদি সহ বিভিন্ন উন্নত পাওয়ার সাপ্লাই পণ্যের R&D এবং উৎপাদনের জন্য প্রতিশ্রুতিবদ্ধ। এই সমস্যার সমাধান বিশ্লেষণ একটি 300W 48V GaN পাওয়ার সাপ্লাই মডিউল নিয়ে আসে।

এই পাওয়ার সাপ্লাই মডিউলটির মডেল হল R0168, 100~264Vac এর একটি ইনপুট ভোল্টেজ সমর্থন করে, যার আউটপুট 48V 6.25A এবং একটি আউটপুট পাওয়ার 300W। এটি একটি পরিবেষ্টিত তাপমাত্রা পরিসীমা -10 ~ 55℃ কাজ করতে পারে. পাওয়ার সাপ্লাইটিতে একটি মডুলার ডিজাইন রয়েছে, ইনপুট এবং আউটপুট উভয় টার্মিনালেই সংযোগকারী সরবরাহ করা হয়েছে। এই 300W GaN পাওয়ার সাপ্লাই মডিউলটির অভ্যন্তরীণ নকশা এবং উপকরণগুলির দিকে নজর দেওয়ার জন্য নীচের একটি সমাধান বিশ্লেষণ।

স্টারওয়েল 300W GaN পাওয়ার সাপ্লাই এর চেহারা

মডিউল

স্টারওয়েল 300W GaN পাওয়ার সাপ্লাই মডিউল একটি অ্যালুমিনিয়াম খাদ শেল গ্রহণ করে। PCBA মডিউলের সামনের অংশটি একটি অ্যালুমিনিয়াম অ্যালয় হিট সিঙ্ক দিয়ে সজ্জিত, উচ্চ-ভোল্টেজ ফিল্টার ক্যাপাসিটার এবং পিএফসি বুস্ট ইনডাক্টরের সাথে সঙ্গতিপূর্ণ ফাঁপা-আউট এলাকাগুলি পুরুত্ব কমাতে।

পাওয়ার সাপ্লাই মডিউলের পিছনে একটি অ্যালুমিনিয়াম খাদ শেল।

মডেল: B0168

ইনপুট: 100-240V~ 50/60Hz 5.0A সর্বোচ্চ

আউটপুট: 48V 6.25A

আউটপুট তারগুলি সোল্ডারিং দ্বারা সংযুক্ত থাকে, তাপ-সঙ্কুচিত টিউবিং নিরোধকের জন্য সোল্ডার জয়েন্টগুলিতে হাতা দিয়ে থাকে।

আউটপুট সংযোগকারীর ক্লোজ-আপ: লাল তারটি ধনাত্মক মেরু, এবং হাতাটি 48V আউটপুটের জন্য চিহ্নিত করা হয়েছে।

ভার্নিয়ার ক্যালিপার দিয়ে পরিমাপ করা পাওয়ার সাপ্লাই মডিউলের দৈর্ঘ্য প্রায় 127.1 মিমি।

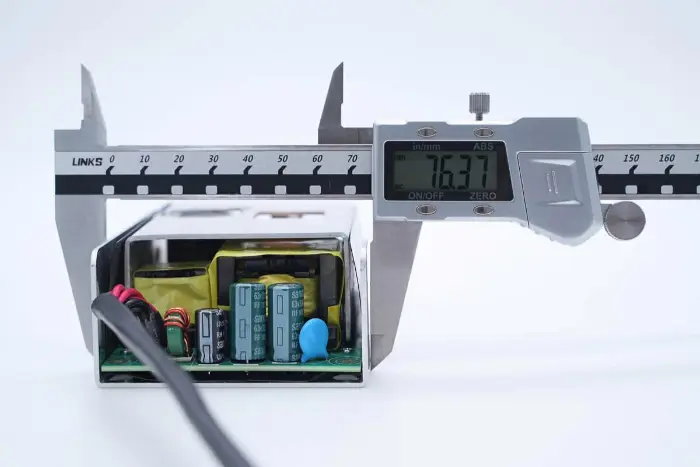

পাওয়ার সাপ্লাই মডিউলের প্রস্থ প্রায় 76.4 মিমি।

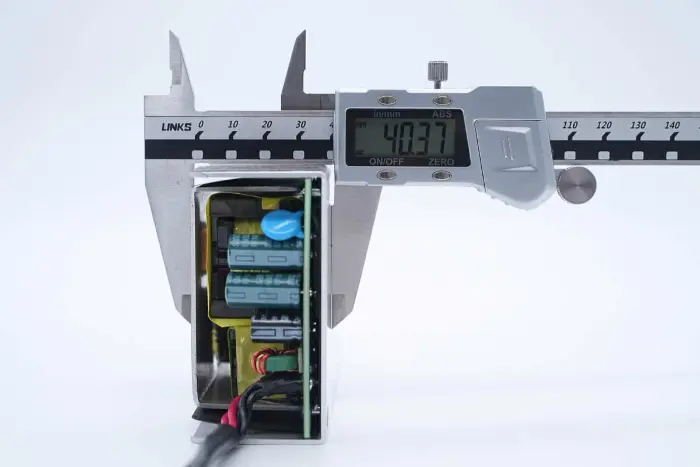

পাওয়ার সাপ্লাই মডিউলের বেধ প্রায় 40.4 মিমি।

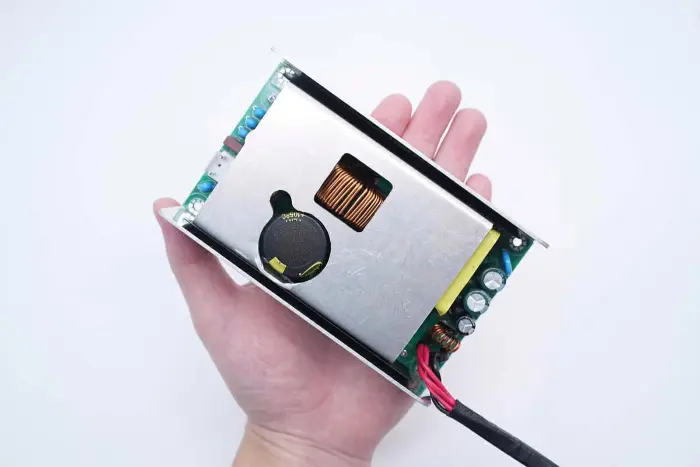

পাওয়ার সাপ্লাই মডিউল হাতে রাখা স্বজ্ঞাত আকার উপলব্ধি. GaN পাওয়ার ডিভাইসগুলির ব্যবহারের জন্য ধন্যবাদ, পাওয়ার ঘনত্ব ব্যাপকভাবে উন্নত হয়েছে, এবং 300W আউটপুট পাওয়ারের ভলিউম উল্লেখযোগ্যভাবে হ্রাস পেয়েছে, স্থান বাঁচায়।

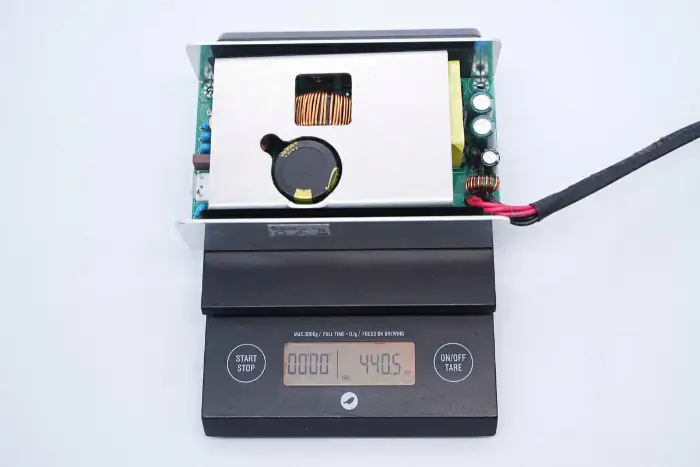

পাওয়ার সাপ্লাই মডিউলের পরিমাপ করা ওজন প্রায় 441g।

স্টারওয়েল 300W GaN পাওয়ার সাপ্লাই বিশ্লেষণ

মডিউল

PCBA মডিউলটি স্ক্রু দিয়ে তাপ সিঙ্কে স্থির করা হয়েছে।

পিসিবিএ মডিউলটি বের করার সময় তাপ সিঙ্কের সাথে সম্পর্কিত অবস্থানে অন্তরক সিলিকন শীটগুলি আটকানো হয়।

পিসিবিএ মডিউলের পাশে একটি অন্তরক মাইলার শীট দেওয়া আছে।

ইনসুলেটিং মাইলার শীটটি সরানো হয়, পাওয়ার ডিভাইসের সাথে সম্পর্কিত অবস্থানে গর্ত কাটা হয় এবং তাপ সঞ্চালনের জন্য তাপীয় প্যাড সরবরাহ করা হয়।

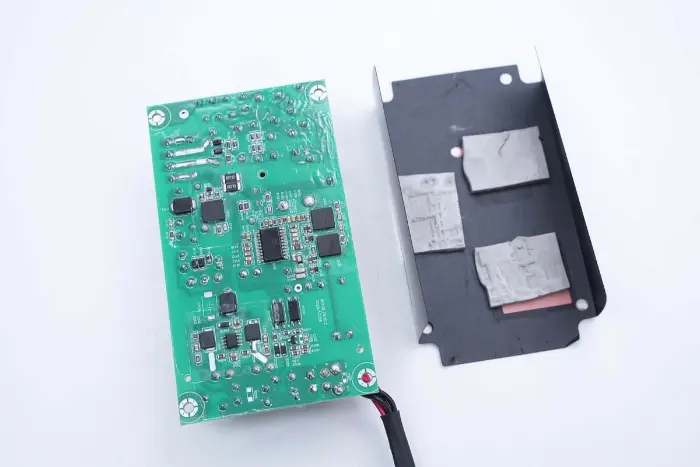

তিনটি থার্মাল প্যাড যথাক্রমে পিএফসি সুইচ, এলএলসি সুইচ এবং সিঙ্ক্রোনাস রেকটিফায়ারের সাথে মিলে যায়।

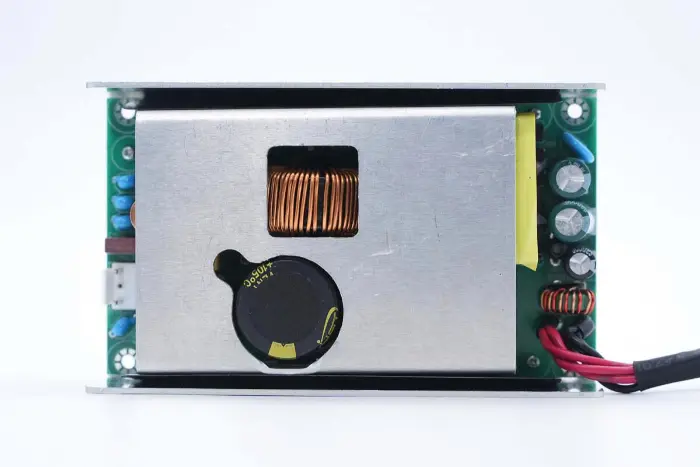

PCBA মডিউলে একটি অ্যালুমিনিয়াম অ্যালয় হিট সিঙ্কও আবৃত থাকে এবং পাওয়ার ডিভাইসগুলি স্ক্রু দিয়ে স্থির করা হয়।

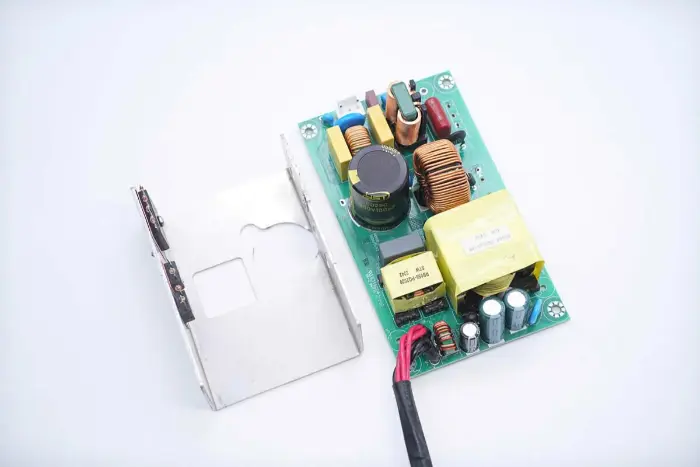

PCBA মডিউলে আচ্ছাদিত তাপ সিঙ্ক ডিসোল্ডারিং দ্বারা সরানো হয়।

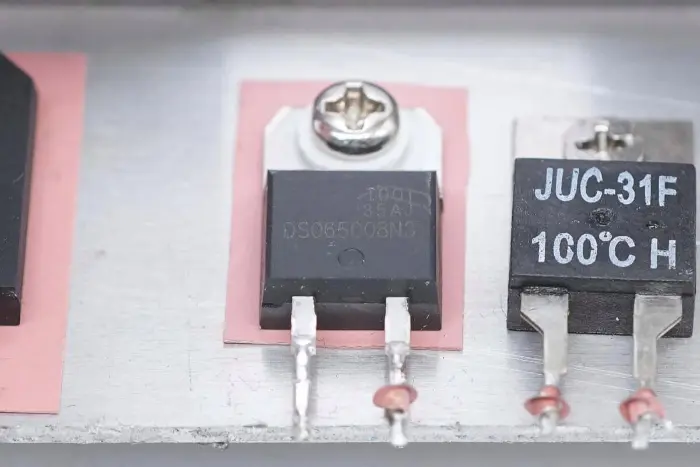

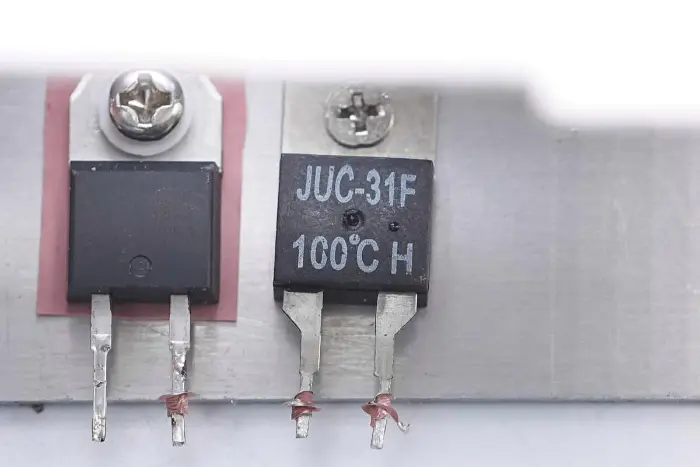

রেকটিফায়ার ব্রিজ, পিএফসি রেকটিফায়ার ডায়োড এবং থার্মাল সুইচ তাপ সিঙ্কে স্থির করা হয়েছে।

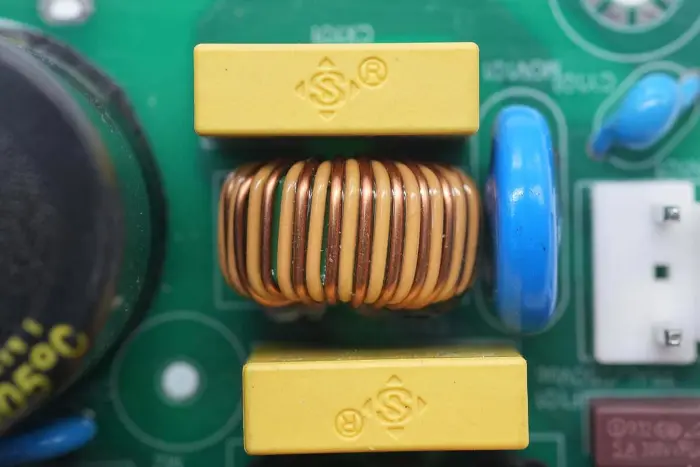

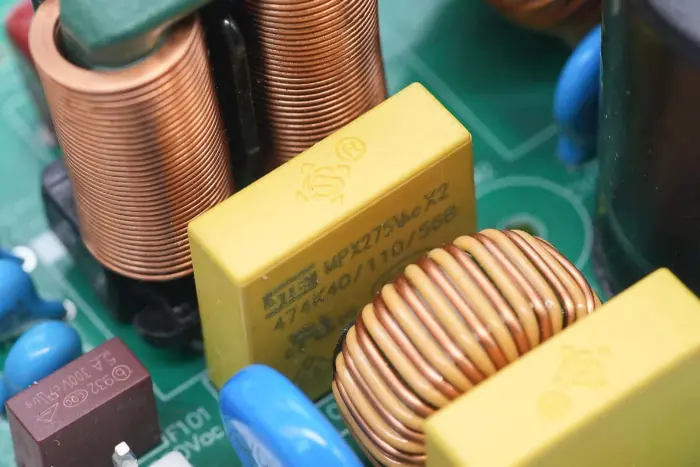

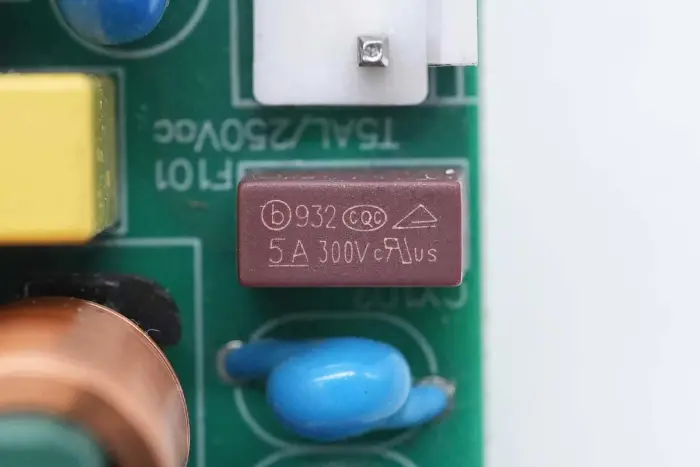

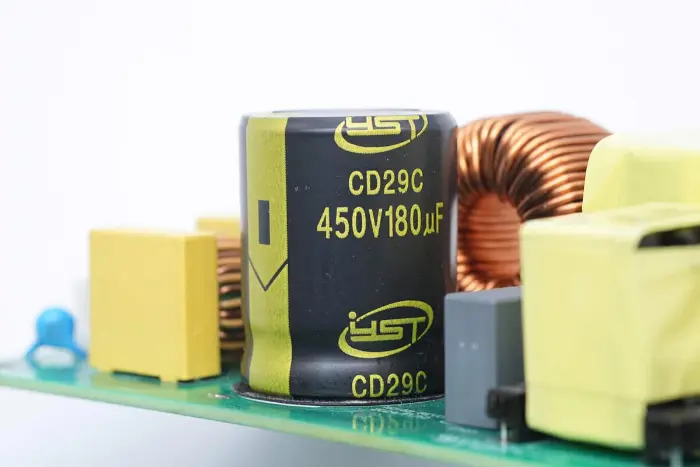

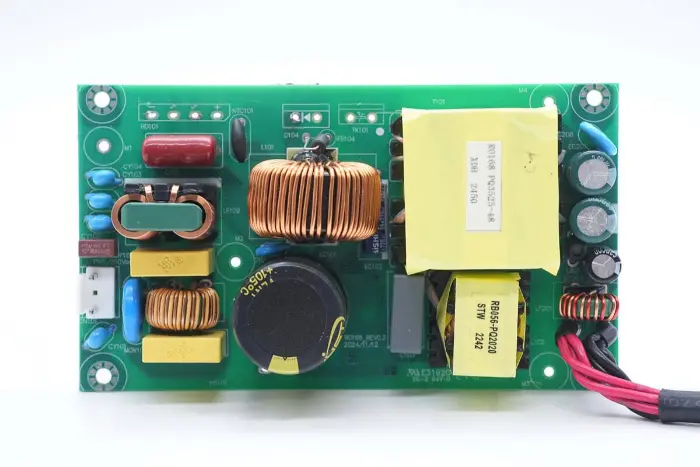

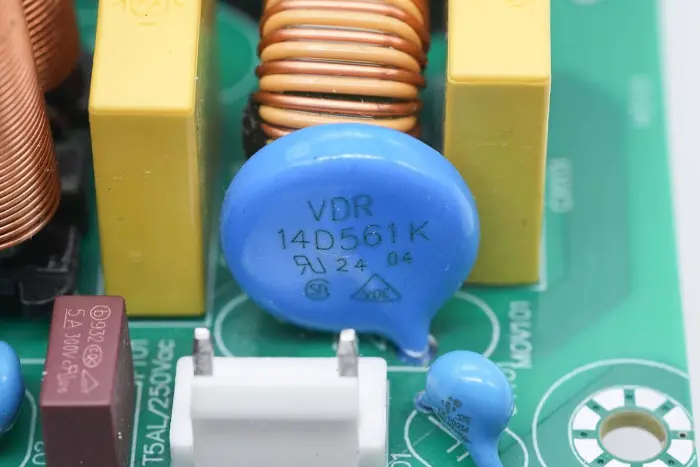

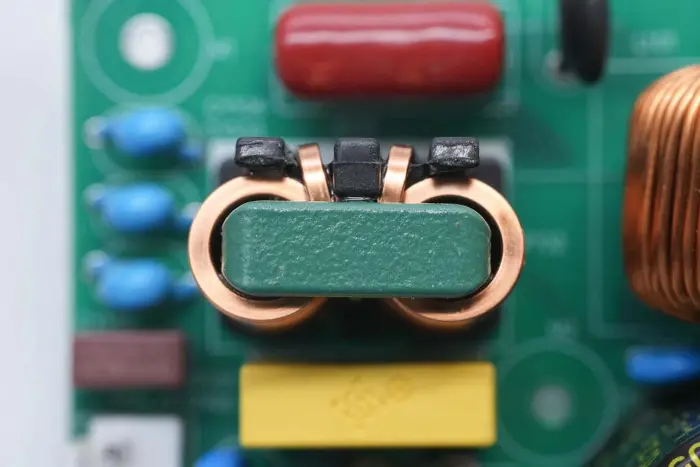

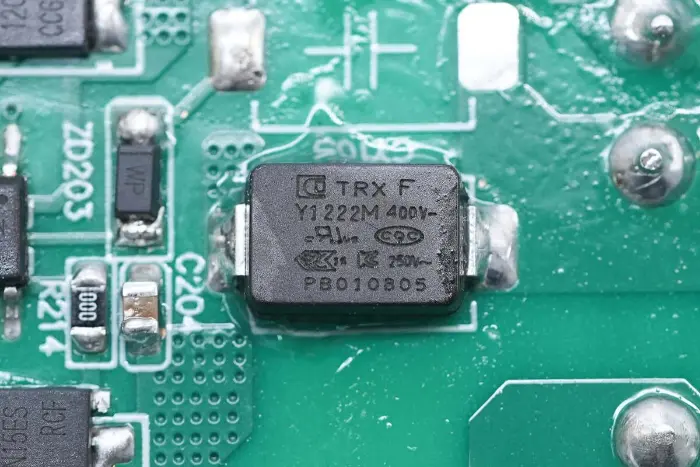

PCBA মডিউলের সামনের ওভারভিউ: বাম দিকে একটি পাওয়ার ইনপুট সকেট, ফিউজ, ওয়াই ক্যাপাসিটর, ভেরিস্টর, কমন-মোড ইন্ডাক্টর এবং নিরাপত্তা X2 ক্যাপাসিটর দিয়ে সজ্জিত। মাঝের অবস্থানটি একটি PFC বুস্ট ইন্ডাক্টর এবং উচ্চ-ভোল্টেজ ফিল্টার ক্যাপাসিটর দিয়ে সজ্জিত। ডান দিকে এলএলসি রেজোন্যান্ট ক্যাপাসিটর, রেজোন্যান্ট ইন্ডাক্টর, ট্রান্সফরমার, ফিল্টার ক্যাপাসিটর এবং ফিল্টার ইন্ডাক্টর দিয়ে সজ্জিত।

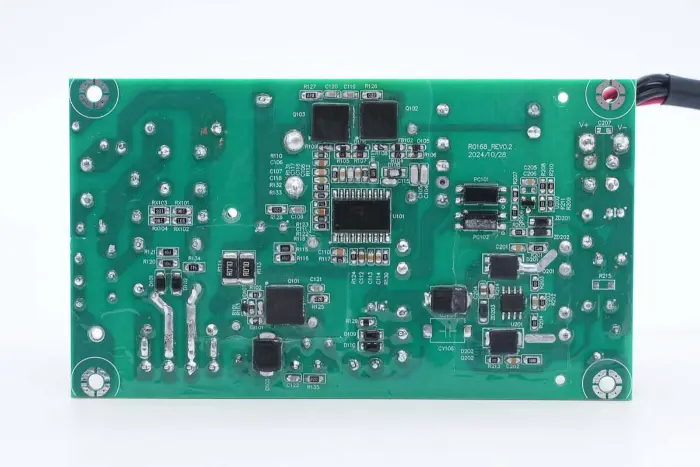

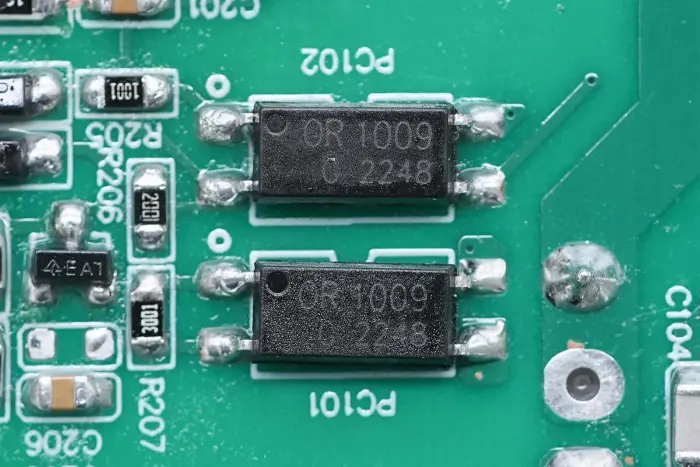

PCBA মডিউলের পিছনে, একটি 2-in-1 PFC+LLC কন্ট্রোলার রয়েছে। পিএফসি সুইচটি নীচের বাম দিকে অবস্থিত, এলএলসি সুইচটি প্রধান নিয়ন্ত্রণ চিপের উপরে, ফিডব্যাক অপটোকপলারটি ডানদিকে এবং সিঙ্ক্রোনাস রেকটিফায়ার কন্ট্রোলার এবং দুটি সিঙ্ক্রোনাস রেকটিফায়ার নীচে রয়েছে৷ পুরো বোর্ড সুরক্ষার জন্য কনফর্মাল লেপ দিয়ে লেপা হয়।

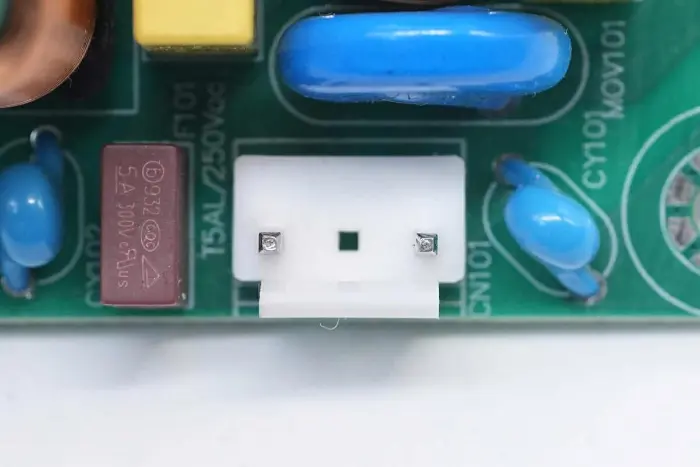

এসি ইনপুট টার্মিনাল একটি সংযোগকারীর সাথে সংযুক্ত।

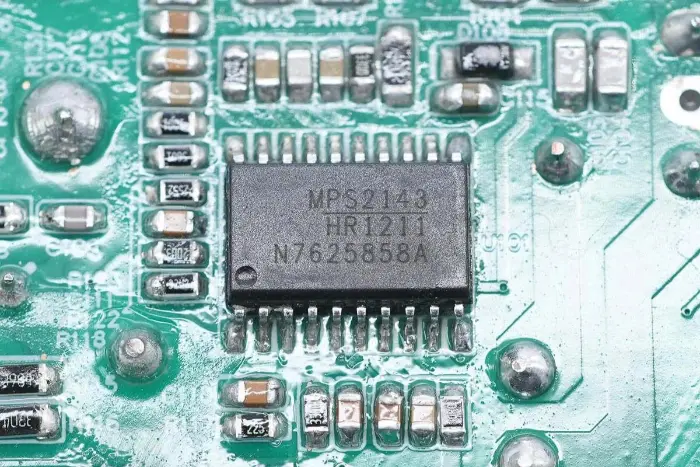

পাওয়ার সাপ্লাইয়ের প্রধান কন্ট্রোল চিপ Mornsun সেমিকন্ডাক্টর HR1211, একটি মাল্টি-মোড PFC এবং বর্তমান-মোড LLC 2-in-1 কন্ট্রোলার গ্রহণ করে। এটি এমন ফাংশনগুলিকে একীভূত করে যেগুলির জন্য একটি চিপে ঐতিহ্যগত সমাধানগুলিতে 2-3 চিপগুলির প্রয়োজন হয়৷ PFC কন্ট্রোলার CCM এবং DCM অপারেটিং মোড সমর্থন করে।

HR1211 একটি ডিজিটাল কন্ট্রোল কোর গ্রহণ করে, উচ্চ-ভোল্টেজ স্টার্টআপ এবং বুদ্ধিমান X ক্যাপাসিটর স্রাব সমর্থন করে। PFC পর্যায় সর্বাধিক 250KHz অপারেটিং ফ্রিকোয়েন্সি সমর্থন করে। এলএলসি স্টেজে ইন্টিগ্রেটেড বুটস্ট্র্যাপ ডায়োড সহ একটি অন্তর্নির্মিত 600V হাফ-ব্রিজ ড্রাইভার রয়েছে, যা 500KHz পর্যন্ত ফ্রিকোয়েন্সিতে কাজ করে। এটি ব্যাপক সুরক্ষা ফাংশন সমর্থন করে এবং SOIC-20 এ প্যাকেজ করা হয়।

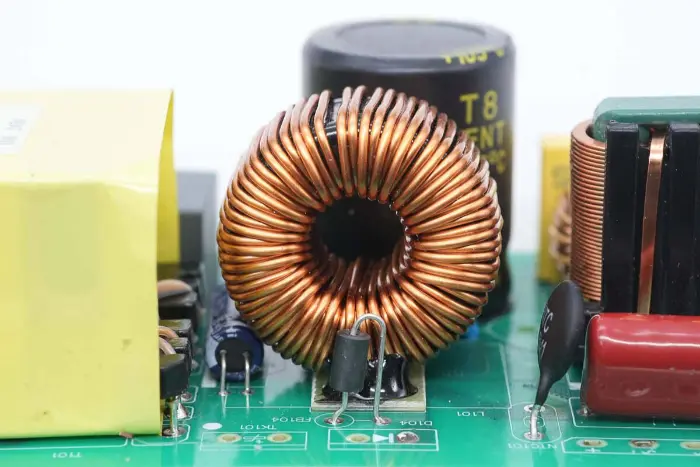

PFC বুস্ট ইন্ডাক্টর একটি চৌম্বকীয় রিং দিয়ে ক্ষতবিক্ষত হয়, এবং নিরোধকের জন্য নীচে একটি বেকেলাইট শীট দেওয়া হয়।

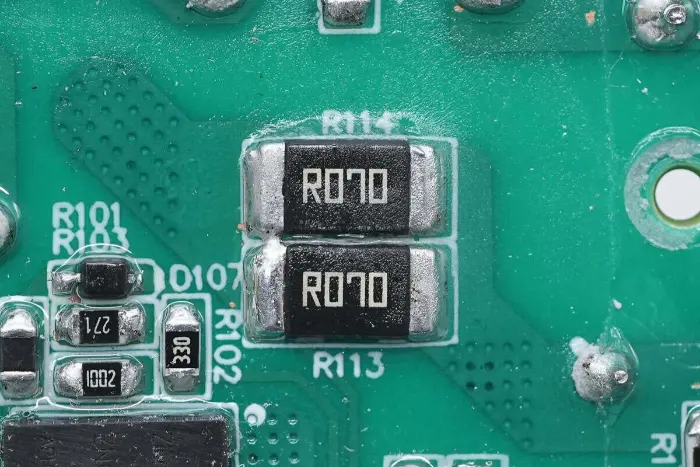

দুটি 70mΩ প্রতিরোধক সুইচ কারেন্ট সনাক্ত করতে সমান্তরালভাবে সংযুক্ত থাকে।

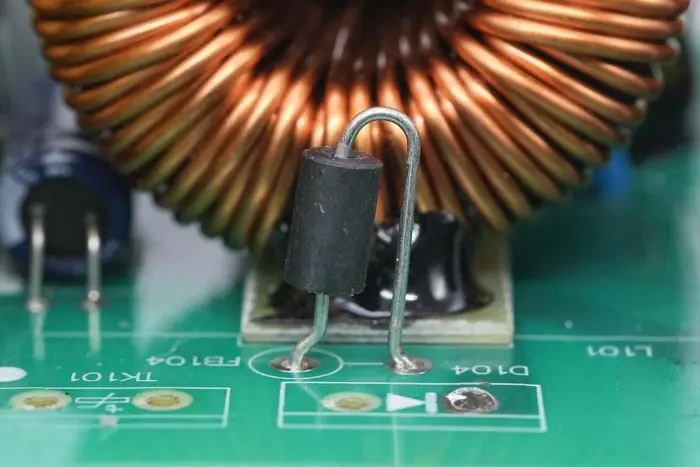

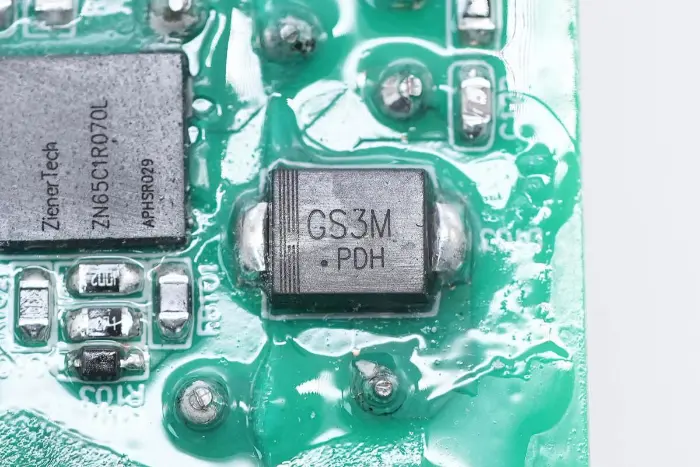

পিএফসি রেকটিফায়ার ডায়োড একটি ম্যাগনেটিক বিডের সাথে সিরিজে সংযুক্ত থাকে।

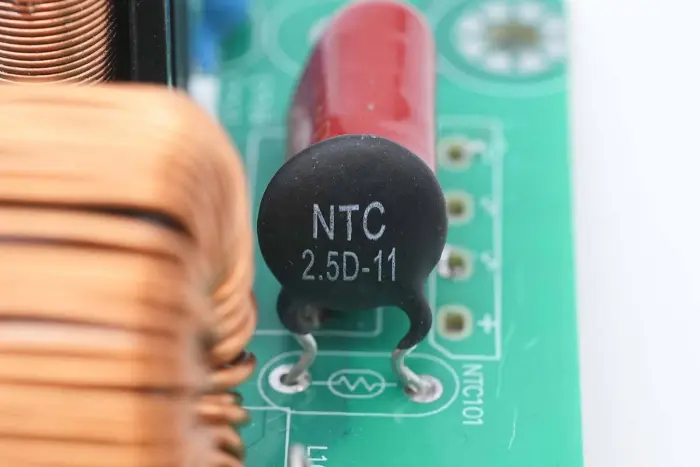

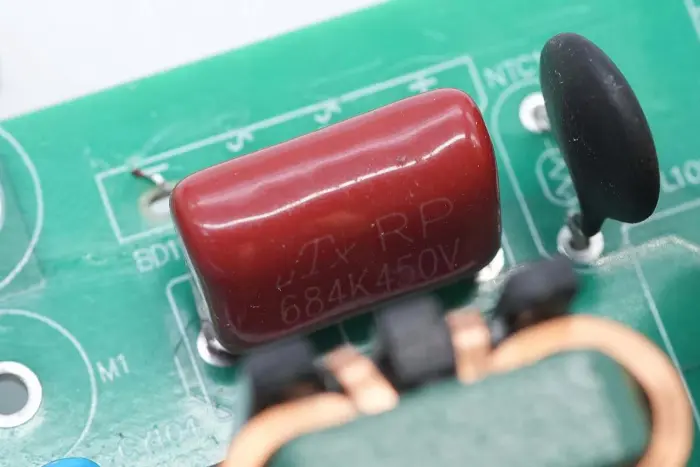

এনটিসি থার্মিস্টরটি 2.5D-11 চিহ্নিত, উচ্চ-ভোল্টেজ ইলেক্ট্রোলাইটিক ক্যাপাসিটরের চার্জিং কারেন্টকে দমন করতে ব্যবহৃত হয়।

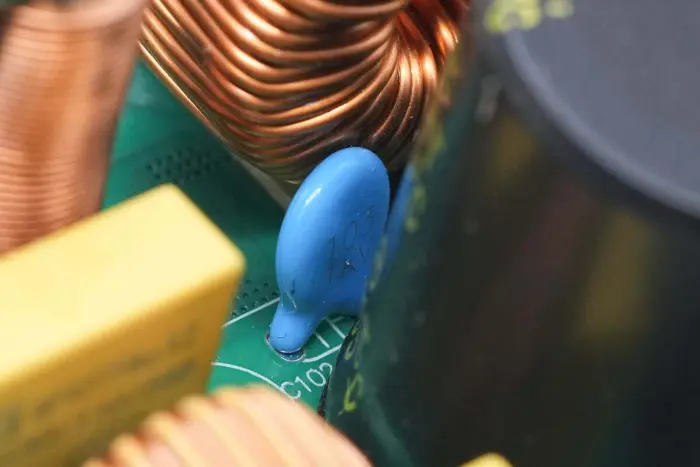

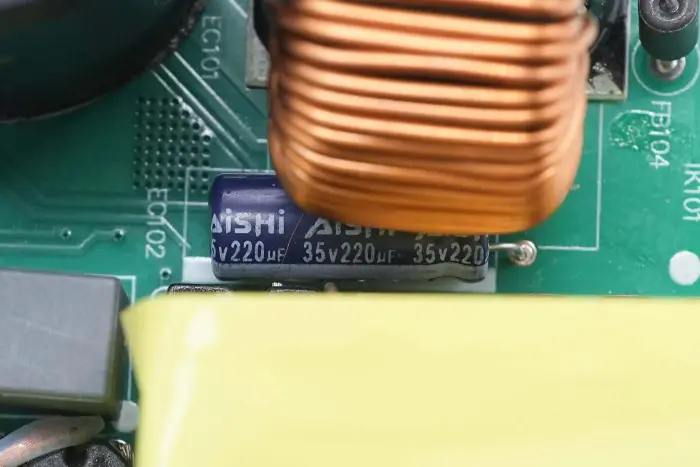

সিরামিক ক্যাপাসিটারগুলি 0.01μF 1KV এর স্পেসিফিকেশন সহ ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির সাথে সমান্তরালভাবে সংযুক্ত থাকে।

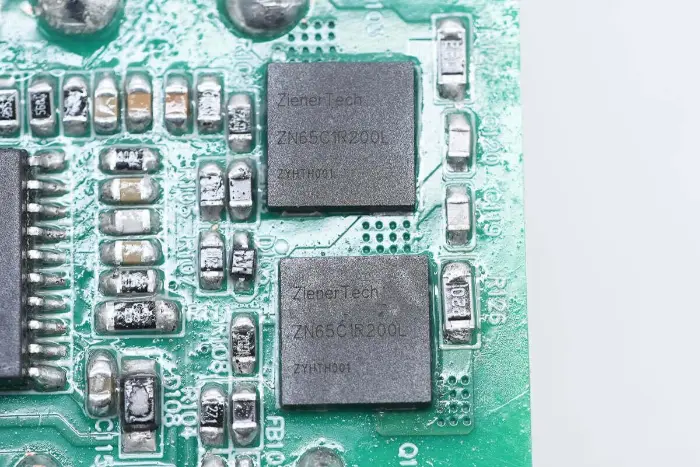

এলএলসি সুইচটি ZenerTech, মডেল ZN65C1R200L, একটি Cascode কাঠামো GaN সুইচ যার একটি 700V এর সহ্য ভোল্টেজ এবং 800V এর ক্ষণস্থায়ী সহ্য ভোল্টেজ, 200mΩ এর অন-রেজিস্ট্যান্স, 20V এর গেট ড্রাইভ ভোল্টেজ সমর্থন। এটি কম গেট চার্জ বৈশিষ্ট্য, কার্যকরভাবে ড্রাইভ সার্কিট সরলীকরণ. DFN8*8-এ প্যাকেজ করা ফাস্ট চার্জার, কমিউনিকেশন পাওয়ার সাপ্লাই, ডেটা সেন্টার এবং লাইটিং অ্যাপ্লিকেশনের জন্য উপযুক্ত।

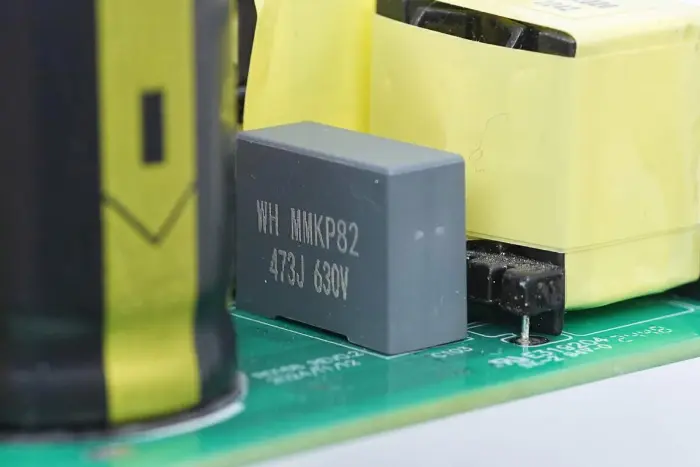

রেজোন্যান্ট ক্যাপাসিটর MMKP82 সিরিজের, যার স্পেসিফিকেশন 0.047μF 630V।

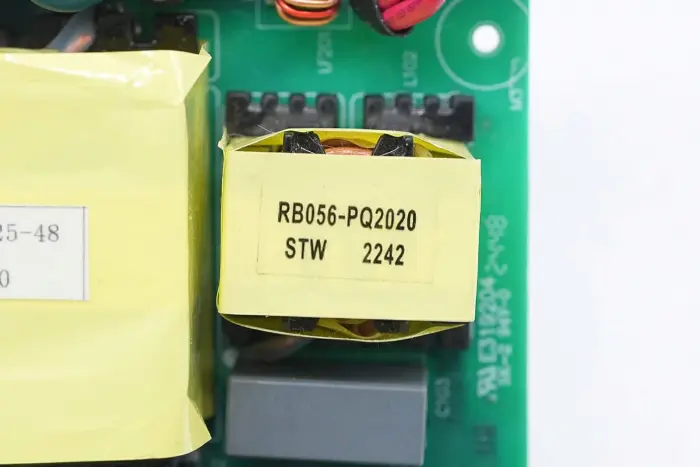

রেজোন্যান্ট ইন্ডাক্টর PQ2020 ম্যাগনেটিক কোর গ্রহণ করে এবং লিটজ তার দিয়ে ক্ষতবিক্ষত হয়।

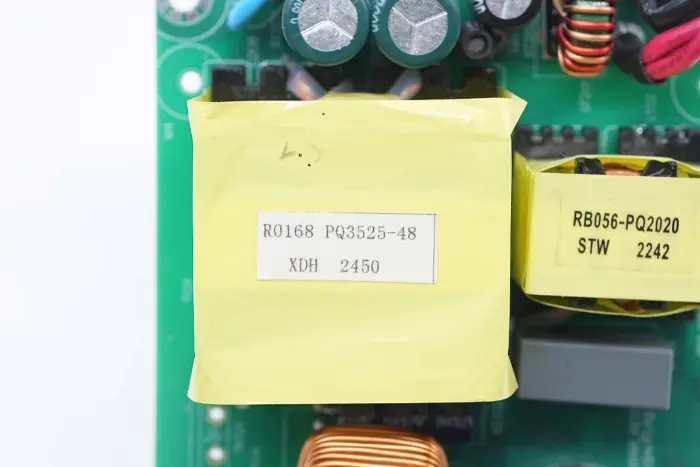

ট্রান্সফরমারটি পাওয়ার সাপ্লাই মডেল R0168 দ্বারা চিহ্নিত PQ3525 চৌম্বকীয় কোর গ্রহণ করে।

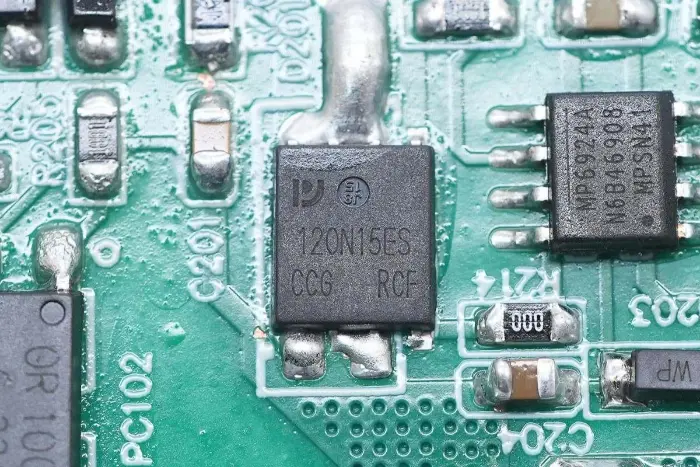

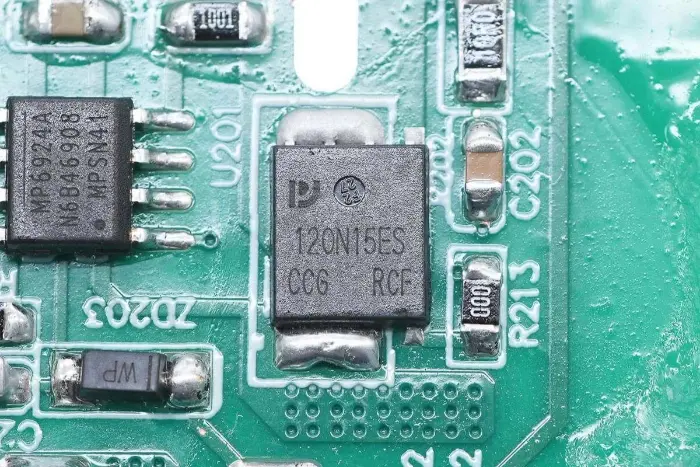

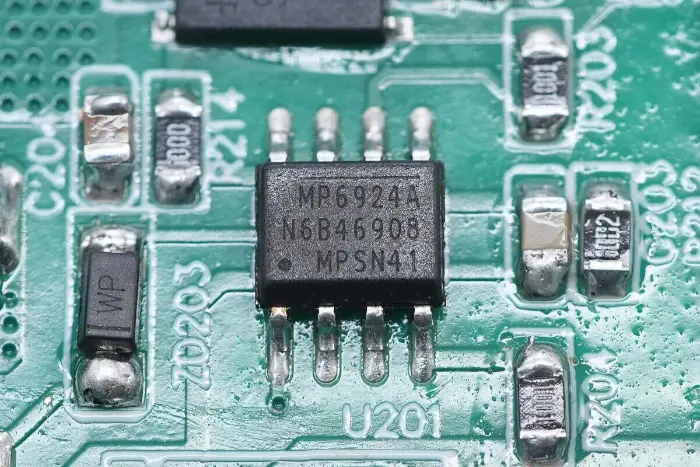

সিঙ্ক্রোনাস রেকটিফায়ার কন্ট্রোলারটি MPS, মডেল MP6924A, একটি এলএলসি সিঙ্ক্রোনাস রেকটিফায়ার কন্ট্রোলার যার শক্তিশালী অ্যান্টি-হস্তক্ষেপ এবং দ্রুত টার্ন-অফ ফাংশন রয়েছে, সিসিএম/ডিসিএম মোডগুলির সাথে সামঞ্জস্যপূর্ণ। MP6924A এলএলসি-এর দুটি সেকেন্ডারি কয়েলের সংশোধন অ্যাপ্লিকেশনের জন্য দুটি সিঙ্ক্রোনাস রেকটিফায়ার কন্ট্রোলারকে সংহত করে, এলএলসি কনভার্টার সিঙ্ক্রোনাস সংশোধন অ্যাপ্লিকেশনের জন্য উপযুক্ত, SOIC-8 এ প্যাকেজ করা হয়েছে।

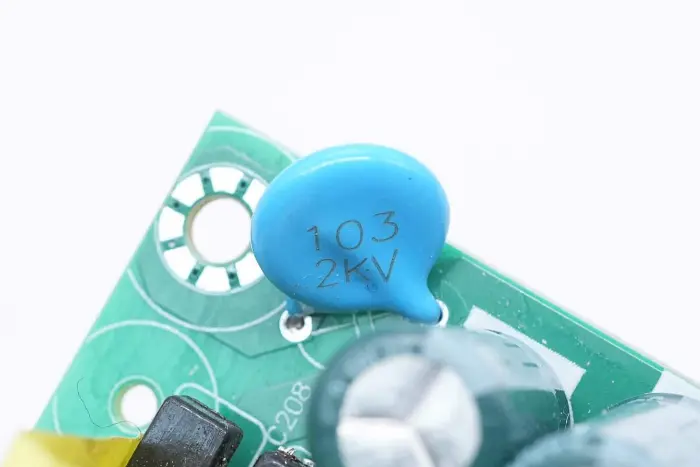

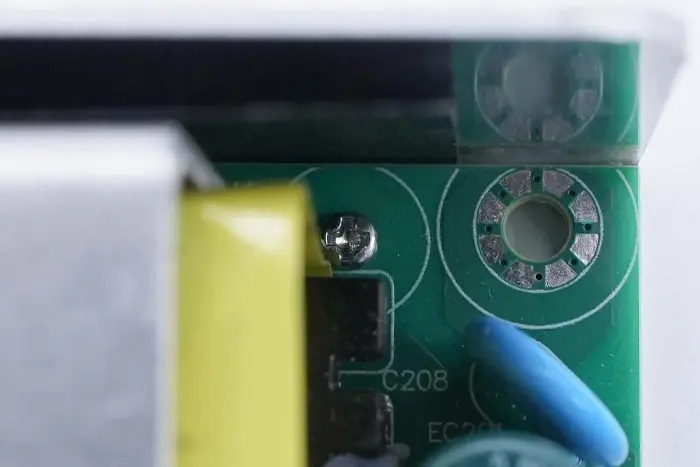

একটি সিরামিক ক্যাপাসিটর 0.01μF 2KV এর স্পেসিফিকেশন সহ আউটপুট টার্মিনাল এবং গ্রাউন্ডের মধ্যে সংযুক্ত থাকে।

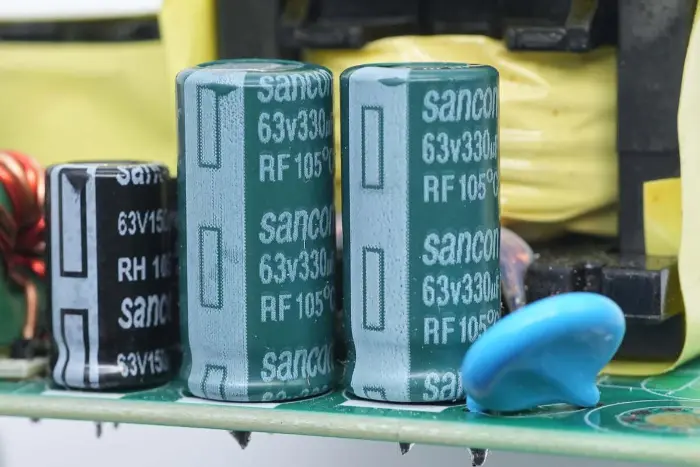

আউটপুট ফিল্টার ক্যাপাসিটরগুলি সানকন (ন্যানটং সানক্সিন), আরএফ সিরিজের দীর্ঘ-জীবনের ক্যাপাসিটর, 63V 330μF এর স্পেসিফিকেশন সহ, দুটি সমান্তরাল।

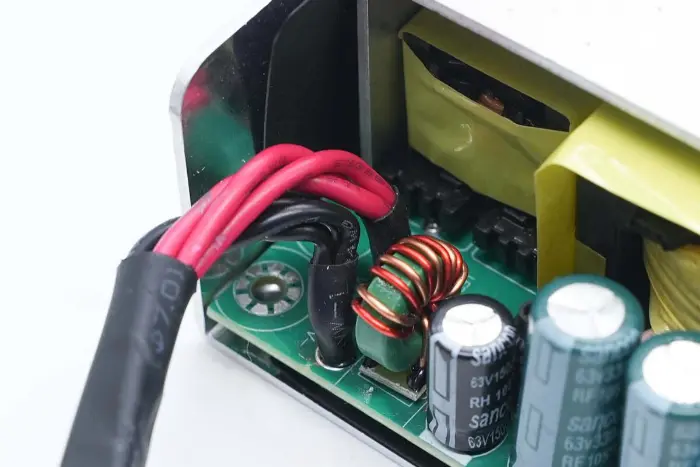

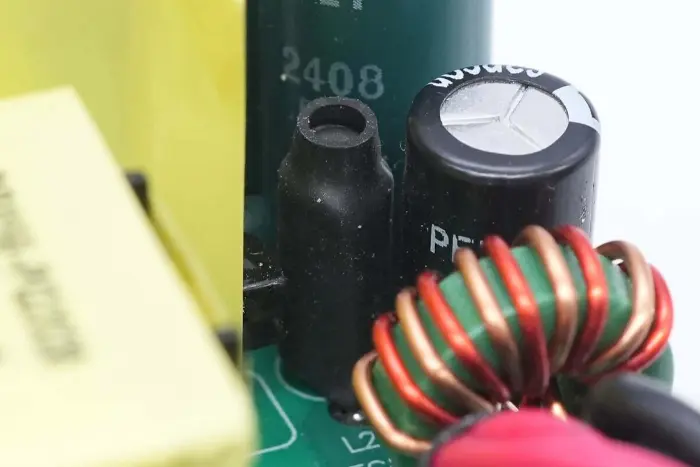

ফিল্টার ইন্ডাক্টরটি নিরোধকের জন্য তাপ-সঙ্কুচিত টিউবিংয়ের সাথে হাতাযুক্ত।

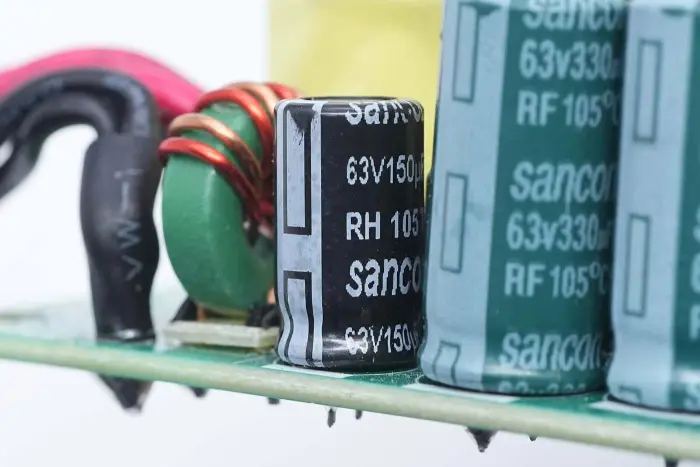

আরেকটি ফিল্টার ক্যাপাসিটরের 63V 150μF এর স্পেসিফিকেশন রয়েছে।

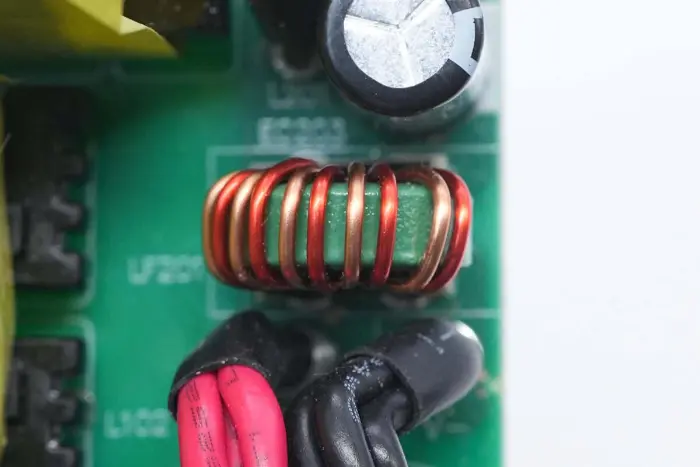

আউটপুট ম্যাগনেটিক রিং ফিল্টার ইন্ডাক্টরের ক্লোজ-আপ।

সারাংশ

বিশ্লেষণের মাধ্যমে, এটি পাওয়া যায় যে 300W GaN পাওয়ার সাপ্লাই মডিউলটি স্টারওয়েল দ্বারা চালু করা হয়েছে অভ্যন্তরীণ হিট সিঙ্কে স্থির থ্রু-হোল রেকটিফায়ার ব্রিজ এবং রেকটিফায়ার ডায়োড ব্যবহার করে। প্যাচ GaN সুইচগুলি তাপ অপচয়ের জন্য নীচের অ্যালুমিনিয়াম খাদ শেলে তাপ সঞ্চালনের জন্য তাপ প্যাড ব্যবহার করে, তাপ অপচয় করার ক্ষমতা উন্নত করে। অভ্যন্তরীণ হিট সিঙ্কে একটি থার্মাল সুইচ ইনস্টল করা হয় যাতে অতিরিক্ত গরমের ক্ষেত্রে কন্ট্রোলার পাওয়ার সাপ্লাই স্যুইচ করা যায়, সামগ্রিক ওভারহিটিং সুরক্ষা উপলব্ধি করা হয়।

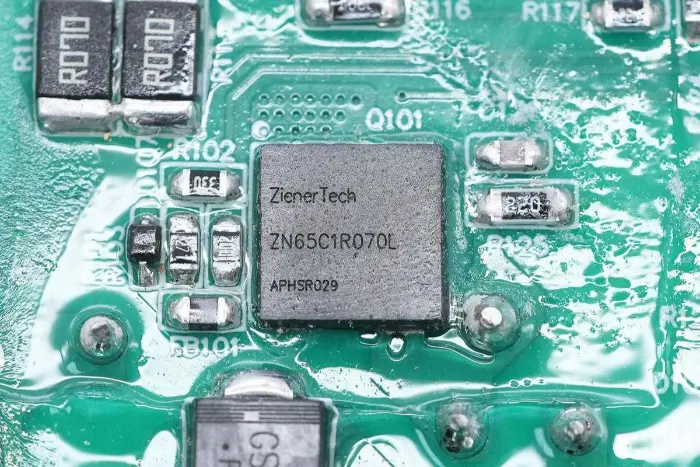

এই GaN পাওয়ার সাপ্লাই মডিউলটি MP6924A সিঙ্ক্রোনাস রেকটিফায়ার কন্ট্রোলারের সাথে HR1211 2-in-1 কন্ট্রোলার ব্যবহার করে Mornsun সেমিকন্ডাক্টর কন্ট্রোল সলিউশন গ্রহণ করে। PFC সুইচ ZenerTech ZN65C1R070L GaN সুইচ গ্রহণ করে, PFC রেকটিফায়ার ডায়োড Sanken SDS065J008N3 SiC ডায়োড গ্রহণ করে এবং LLC সুইচ ZN65C1R200L GaN সুইচ গ্রহণ করে। তৃতীয় প্রজন্মের সেমিকন্ডাক্টরগুলি শক্তি রূপান্তর দক্ষতা উন্নত করতে, শক্তি হ্রাস এবং তাপ অপচয়ের প্রয়োজনীয়তা কমাতে ব্যবহৃত হয়।
