Apple এর নতুন 140W GaN ফাস্ট চার্জার টিয়ারডাউন

অ্যাপলের নতুন 140W ফাস্ট চার্জার একটি একেবারে নতুন মডেল A3607 সহ আসে। পরবর্তী প্রজন্মের ডিভাইসগুলির জন্য অ্যাপল দ্বারা ডিজাইন করা একটি একেবারে নতুন চার্জিং আনুষঙ্গিক হিসাবে, A3607-এর এক্সপোজার অ্যাপলের আসন্ন ডিভাইসগুলির চার্জিং সমাধানগুলির দিকে ব্যাপক শিল্পের দৃষ্টি আকর্ষণ করেছে।

এর চেহারা, আকার এবং পরামিতিগুলি মূলত আগের মডেলের মতোই, এর অভ্যন্তরীণ আর্কিটেকচার কি সামঞ্জস্য করা হয়েছে? মূল উপাদান আপগ্রেড করা হয়েছে? এই প্রশ্নগুলির সাথে, ChargerLAB অবিলম্বে নতুন Apple 140W ফাস্ট চার্জার A3607-এর একটি বিশদ টিয়ারডাউন পরিচালনা করেছে এবং এখন এর প্রকৃত অভ্যন্তরীণ কাঠামো প্রকাশ করবে৷

Apple 140W ফাস্ট চার্জারের উপস্থিতি

প্যাকেজিংটিতে একটি ক্লাসিক মিনিমালিস্ট ডিজাইন রয়েছে, যার সামনে অ্যাপল লোগো, পণ্যের নাম এবং চেহারা মুদ্রিত রয়েছে।

একটি পণ্য পরামিতি স্টিকার পাশে সংযুক্ত করা হয়.

স্টিকারের পরামিতিগুলির একটি ক্লোজ-আপ পণ্যের শারীরিক প্রদর্শন বিভাগে পরে চালু করা হবে।

চার্জারটি USB‑C ডিভাইসগুলির সাথে সামঞ্জস্যপূর্ণ, এবং একটি MagSafe 3 পোর্টের সাথে সজ্জিত 16-ইঞ্চি MacBook Pro এর সাথে ব্যবহারের জন্য আনুষ্ঠানিকভাবে সুপারিশ করা হয়৷

পাওয়ার অ্যাডাপ্টারটি 2026 সালের উত্পাদন তারিখ এবং মডেল A3607 সহ অভ্যন্তরীণভাবে তৈরি করা হয়।

প্যাকেজ চার্জার এবং একটি ব্যবহারকারী ম্যানুয়াল অন্তর্ভুক্ত.

প্রাথমিক অবস্থায় স্ক্র্যাচ এড়াতে চার্জারটিকে একটি প্রতিরক্ষামূলক কাগজে মোড়ানো হয়।

অ্যাপলের নতুন 140W ফাস্ট চার্জারের চেহারাটি আগের মডেলের মতো, একটি উচ্চ-চকচকে চকচকে ফিনিস এবং গোলাকার কোণার রূপান্তর সহ।

অ্যাপলের লোগোটি শরীরের সামনে এবং পিছনে কেন্দ্রীভূত।

চার্জারের প্যারামিটার তথ্য শরীরের একপাশে প্রিন্ট করা হয়।

পণ্যের পরামিতি ক্লোজ-আপ

ইনপুট: 100–240V~ 50/60Hz 2A

(USB PD) আউটপুট: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

চার্জারটি CCC এবং KC সার্টিফিকেশন পাস করেছে।

পণ্যের নাম, মডেল এবং সতর্কতাগুলি কেসিংয়ের অন্য পাশে মুদ্রিত হয়।

অ্যাপলের নতুন 140W ফাস্ট চার্জারের মডেল হল A3607।

চার্জারটি ভাঁজযোগ্য স্ট্যান্ডার্ড চাইনিজ পিন দিয়ে সজ্জিত, যার উভয় পাশে ডুয়াল-উইং ডিজাইন রয়েছে।

পিনগুলি একটি ক্লাসিক স্বাধীন মডিউল ডিজাইন গ্রহণ করে এবং বিচ্ছিন্ন এবং প্রতিস্থাপনযোগ্য।

টি-আকৃতির ফিক্সিং বেসের ক্লোজ-আপ, যা একটি গ্রাউন্ডিং তার হিসাবেও কাজ করতে পারে।

মডিউল কেসিং 250V~ 2.5A এবং Jabil Inc. এর রেটিং দিয়ে চিহ্নিত করা হয়েছে, যা নির্দেশ করে যে পিন মডিউলটি Jabil দ্বারা সরবরাহ করা হয়েছে। উল্লেখযোগ্যভাবে, দীর্ঘমেয়াদী ব্যবহারের পরে মডিউলটি সহজে আলগা না হয় তা নিশ্চিত করার জন্য মডিউল স্লটের ভিতরে অক্জিলিয়ারী ফিক্সেশনের জন্য একটি ধাতব ক্লিপ যুক্ত করা হয়েছে।

এছাড়াও, পিনের নকশা পুরানো সংস্করণ থেকে ভিন্ন।

আউটপুট প্রান্তটি একটি সাদা প্লাস্টিকের কোর সহ একটি একক USB-C পোর্ট দিয়ে সজ্জিত।

USB‑C পোর্ট রিসেপ্ট্যাকল শেলটিও স্বাধীনভাবে ডিজাইন করা হয়েছে।

Apple এর নতুন 140W ফাস্ট চার্জারের পরিমাপকৃত বডি দৈর্ঘ্য হল 95.68mm।

প্রস্থ 74.35 মিমি।

বেধ 28.51 মিমি।

অ্যাপলের পুরানো 140W গ্যালিয়াম নাইট্রাইড ফাস্ট চার্জার A2452 এর পাশাপাশি রাখা হয়েছে, নতুন এবং পুরানো পাওয়ার অ্যাডাপ্টারের প্রধান চেহারা এবং মাত্রা সম্পূর্ণ অভিন্ন।

হাতে চার্জার স্বজ্ঞাত আকার উপলব্ধি.

এছাড়াও, পণ্যটির ওজন প্রায় 285 গ্রাম।

USB-C পোর্ট আউটপুট প্রোটোকল সনাক্ত করতে ChargerLAB POWER‑Z KM003C দিয়ে পরীক্ষা করা হয়েছে, এটি PD3.1 এবং DCP চার্জিং প্রোটোকল সমর্থন করে৷

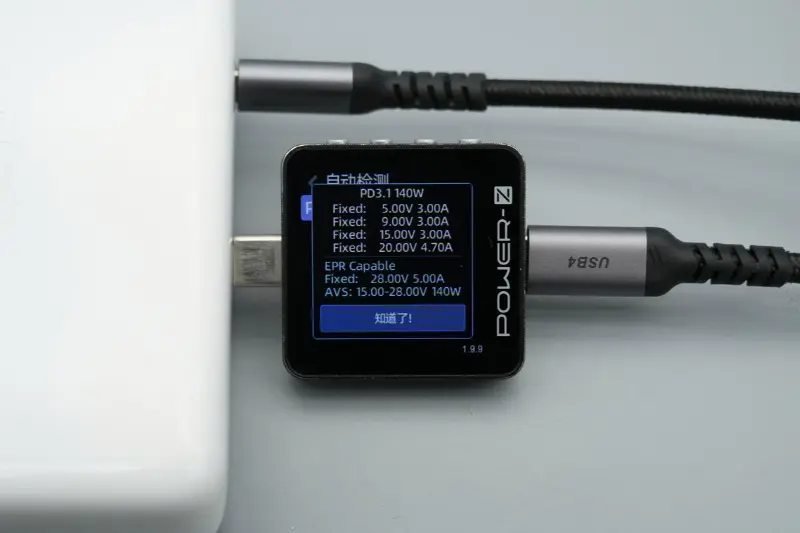

PDO প্যাকেট দেখায় যে USB‑C পোর্টে পাঁচটি স্থির ভোল্টেজ গিয়ার রয়েছে: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, সেইসাথে একটি 15-28V 140W AVS ভোল্টেজ গিয়ার৷

Apple-এর নতুন 140W ফাস্ট চার্জার দিয়ে iPhone 17 Pro Max চার্জ করার সময়, মাপা চার্জিং পাওয়ার প্রায় 36.34W হয়।

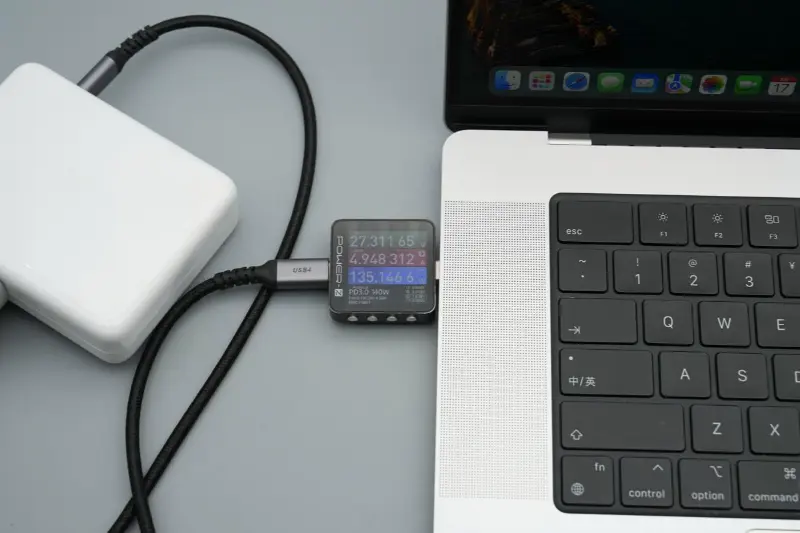

একটি MacBook Pro চার্জ করার সময়, পরিমাপ করা চার্জিং শক্তি প্রায় 135.15W, সফলভাবে 28V 5A 140W দ্রুত চার্জিং সক্ষম করে৷

Apple 140W ফাস্ট চার্জার টিয়ারডাউন

চার্জার কেসিং পাশ বরাবর কাটা দ্বারা খোলা হয়.

কেসিংটি শক্তিশালী সুরক্ষার জন্য খুব পুরু, এবং অভ্যন্তরীণ মডিউলগুলিকে শক্তিশালী করার জন্য প্রান্তগুলি আঠালো।

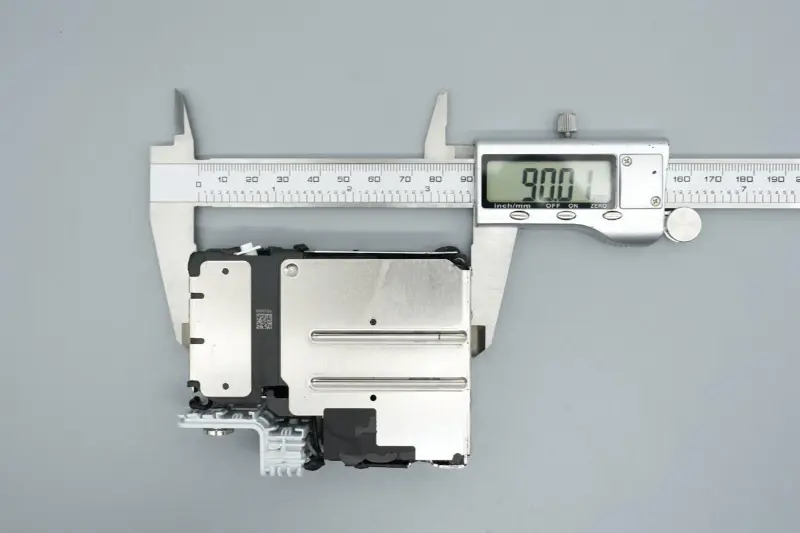

অভ্যন্তরীণ মডিউলটির পরিমাপকৃত দৈর্ঘ্য 90.01 মিমি।

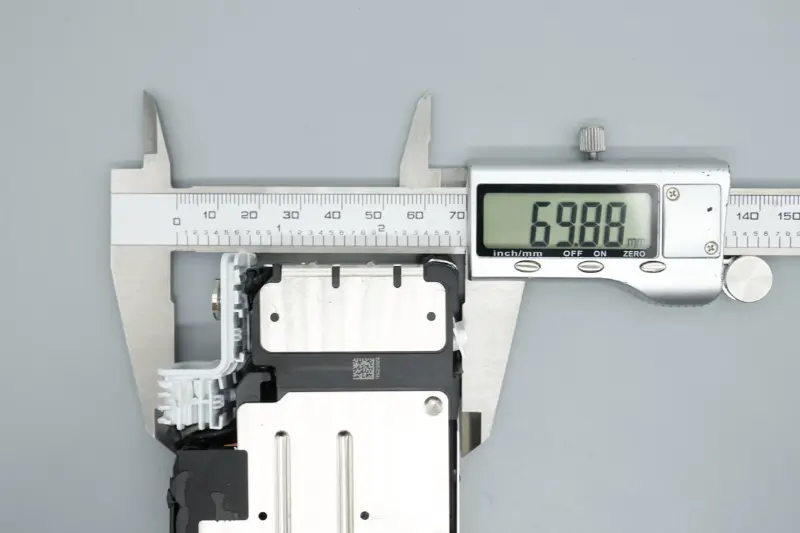

প্রস্থ 69.88 মিমি।

বেধ 23.52 মিমি।

PCBA মডিউল অভিন্ন তাপ অপচয়ের জন্য দুটি সমন্বিত ধাতব শেল দিয়ে আচ্ছাদিত।

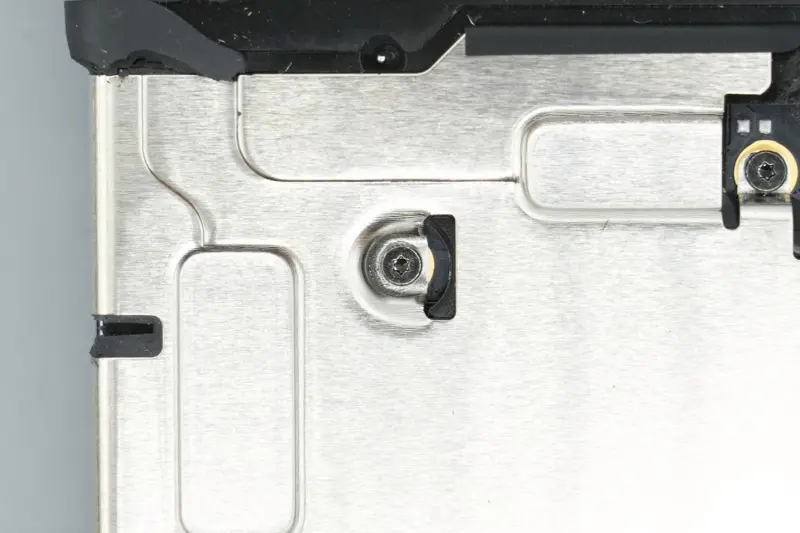

ধাতু শাঁস screws সঙ্গে সংশোধন করা হয়.

পাশের কিছু এলাকায় অন্তরণ টেপ সংযুক্ত করা হয়।

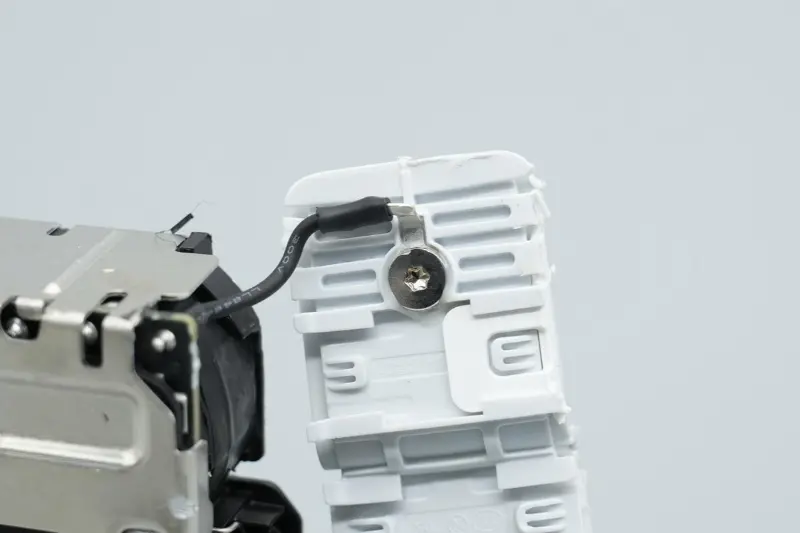

ইনপুট শেষে একটি তার গ্রাউন্ডিংয়ের জন্য টি-আকৃতির ফিক্সিং বেসের সাথে সংযুক্ত।

তাপ-সঙ্কুচিত টিউবিং AC তারের টার্মিনালের ওয়েল্ডিং পয়েন্টে নিরোধক জন্য ব্যবহৃত হয়।

ধাতুর খোসা ছাড়ানোর জন্য স্ক্রুগুলি সরান।

ইনসুলেশন ট্রিটমেন্ট মেইনবোর্ডের পিছনে এবং অন্যান্য অঞ্চলের সাথে সম্পর্কিত ধাতব শেলের ভিতরের দিকে প্রয়োগ করা হয়।

একটি প্লাস্টিকের আবরণ মডিউলের ট্রান্সফরমার এলাকাকে ঢেকে রাখে এবং ক্যাপাসিটার এবং ইনডাক্টরের মতো উপাদানগুলিকে আঠালো করা হয়।

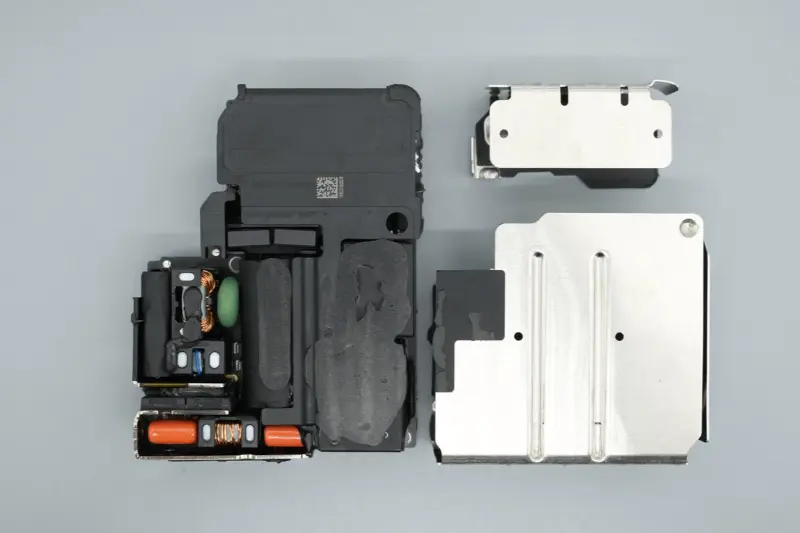

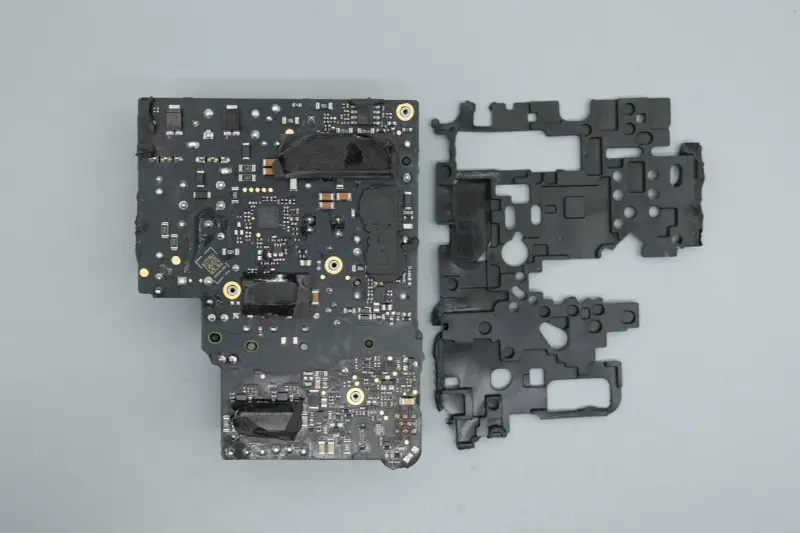

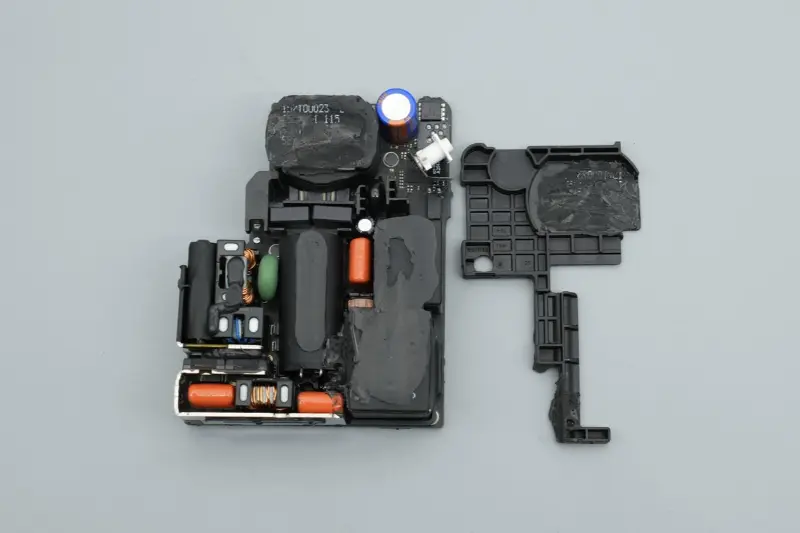

প্লাস্টিকের কভার সরান, এবং একটি প্লাস্টিকের ফ্রেম কেন্দ্রীয় এলাকায় শক্তিবৃদ্ধি এবং বিচ্ছিন্নতার জন্য বাসা বাঁধে।

মেইনবোর্ডের পিছনে সুরক্ষার জন্য একটি নরম রাবার প্যাড দিয়ে আচ্ছাদিত।

প্রতিরক্ষামূলক প্যাডটি সরান, এবং আপনি দেখতে পাচ্ছেন যে সংশ্লিষ্ট চিপ এলাকায় তাপ পরিবাহী আঠালো প্রয়োগ করা হয়েছে এবং গ্রাফাইট তাপ পরিবাহী স্টিকার সংযুক্ত করা হয়েছে।

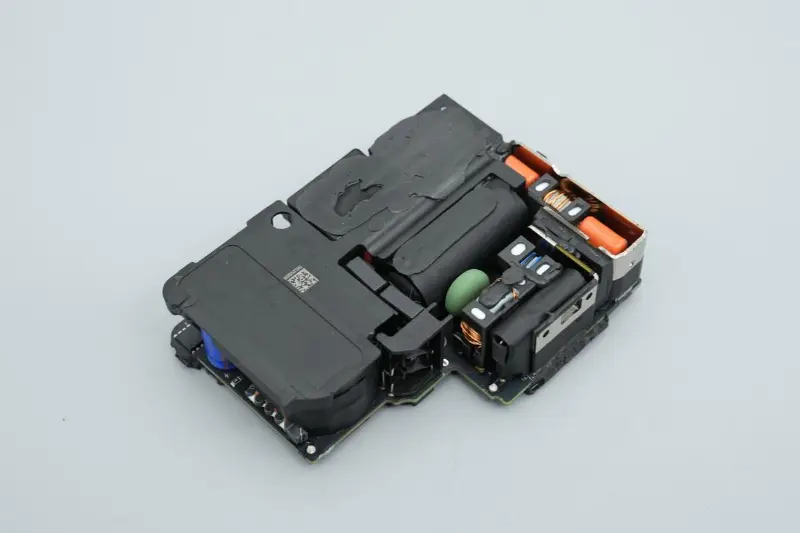

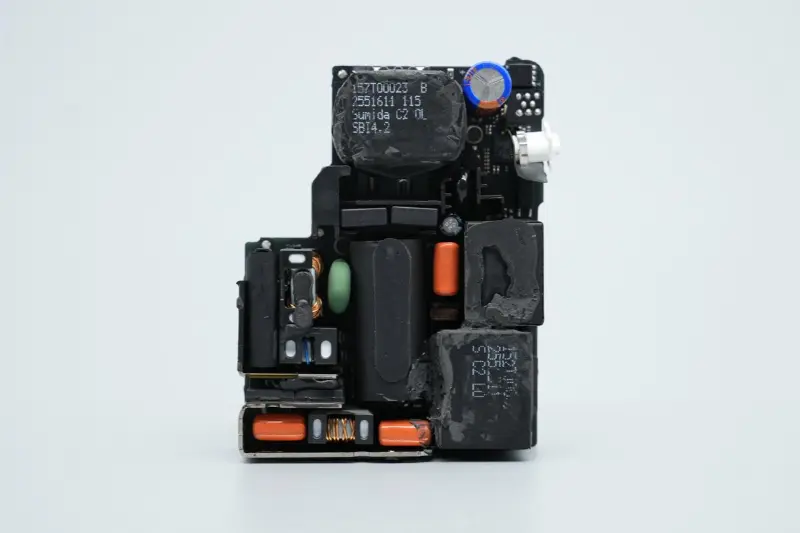

PCBA মডিউলের সামনের অংশটি ফিউজ, কমন-মোড ইন্ডাক্টর, হাই-ভোল্টেজ ফিল্টার ইলেক্ট্রোলাইটিক ক্যাপাসিটর, কারেন্ট ট্রান্সফরমার, ফিল্ম ক্যাপাসিটর, পাওয়ার সাপ্লাই ক্যাপাসিটর, PFC বুস্ট ইনডাক্টর, স্টেপ-ডাউন ইন্ডাক্টর, ট্রান্সফরমার এবং অন্যান্য ডিভাইস দিয়ে সাজানো হয়েছে, একটি কম্প্যাক্ট এবং সুশৃঙ্খল সামগ্রিক বিন্যাস সহ।

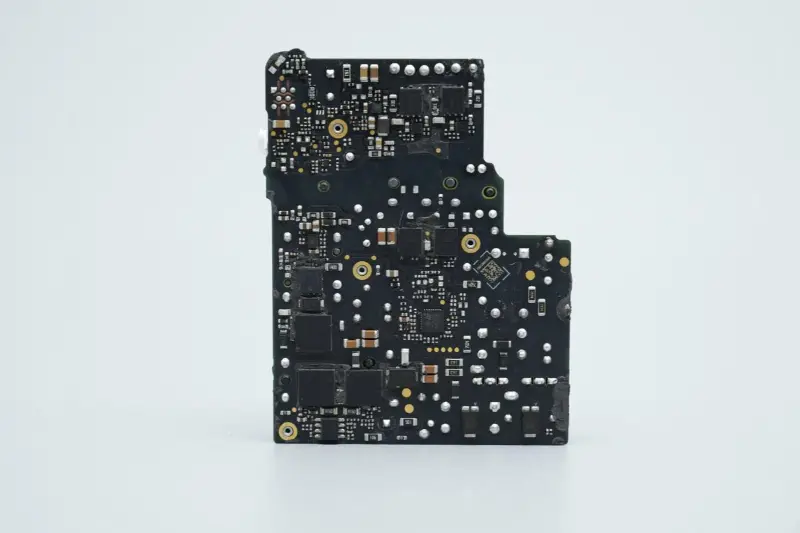

পিসিবি বোর্ডের পিছনের অংশটি পিএফসি বুস্ট সার্কিট এবং এলএলসি সুইচিং পাওয়ার সাপ্লাই সার্কিটের জন্য প্রাসঙ্গিক কন্ট্রোলার এবং এমওএস টিউব দিয়ে সজ্জিত।

PCBA মডিউলের ইনপুট শেষে দুটি অতিরিক্ত হিট সিঙ্ক ইনস্টল করা আছে, যার মধ্যে দুটি Infineon সক্রিয় রেকটিফায়ার MOS টিউব রয়েছে।

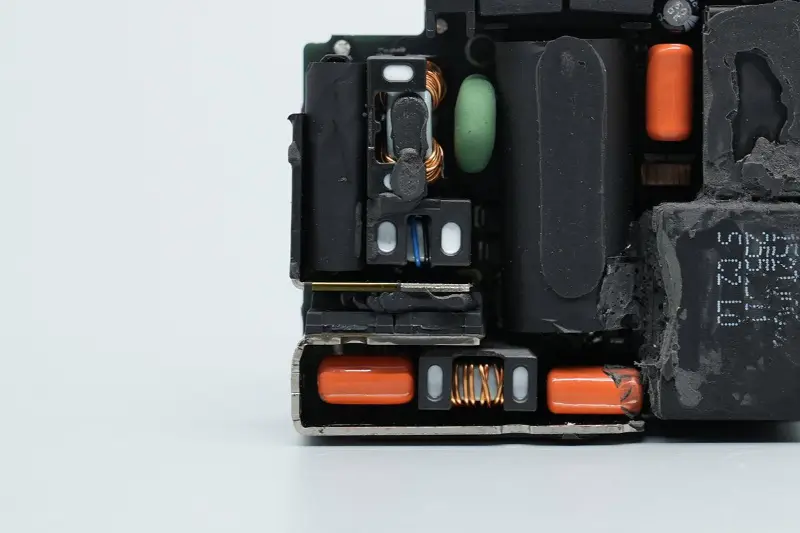

দুটি হিট সিঙ্ক দ্বারা ঘেরা এলাকাটি ফিউজ, নিরাপত্তা X2 ক্যাপাসিটর, কমন-মোড ইন্ডাক্টর, ভেরিস্টর, ফিল্ম ফিল্টার ক্যাপাসিটর, ফিল্টার ইন্ডাক্টর এবং অন্যান্য ডিভাইস দিয়ে সজ্জিত।

ফিউজটি নিরাপত্তা X2 ক্যাপাসিটরের উপরে সাজানো এবং টেপ দিয়ে মোড়ানো।

টেপটি খোসা ছাড়িয়ে নিন, এবং আপনি দেখতে পাচ্ছেন যে নিরাপত্তা X2 ক্যাপাসিটরটি বিচ্ছিন্নতার জন্য একটি প্লাস্টিকের শেল দিয়ে আচ্ছাদিত এবং দুটি উপাদান টেপ দিয়ে মোড়ানো এবং সংশোধন করা হয়েছে।

ফিউজের রেট করা কারেন্ট হল 3.15A, এবং একটি ঢালাই পিনের উপর একটি অন্তরক টিউব রয়েছে।

0.22μF ক্ষমতা সহ নিরাপত্তা X2 ক্যাপাসিটরের ক্লোজ-আপ।

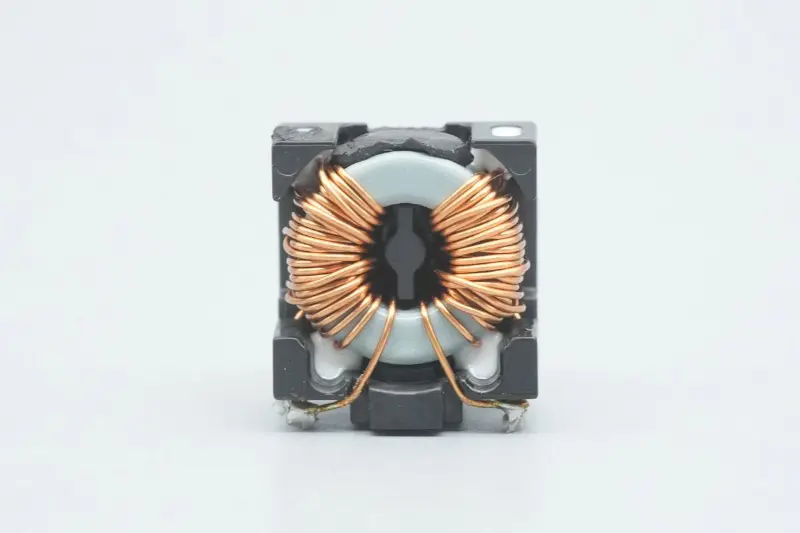

কমন-মোড ইন্ডাক্টরগুলি ইএমআই হস্তক্ষেপ ফিল্টার করতে ব্যবহৃত হয় এবং প্লাস্টিকের বন্ধনী দিয়ে ঝালাই করা হয়।

অন্য সাধারণ-মোড ইন্ডাক্টরের ক্লোজ-আপ।

একটি TVR10621M varistor ইনপুট ওভারভোল্টেজ সুরক্ষার জন্য ব্যবহৃত হয়।

ইনপুট শেষ চারটি ডায়োডের সমন্বয়ে গঠিত একটি ব্রিজ রেকটিফায়ার গ্রহণ করে।

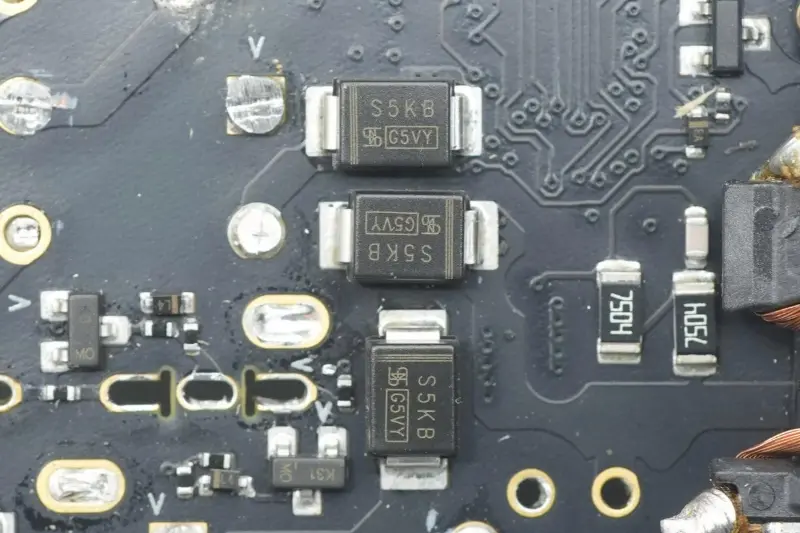

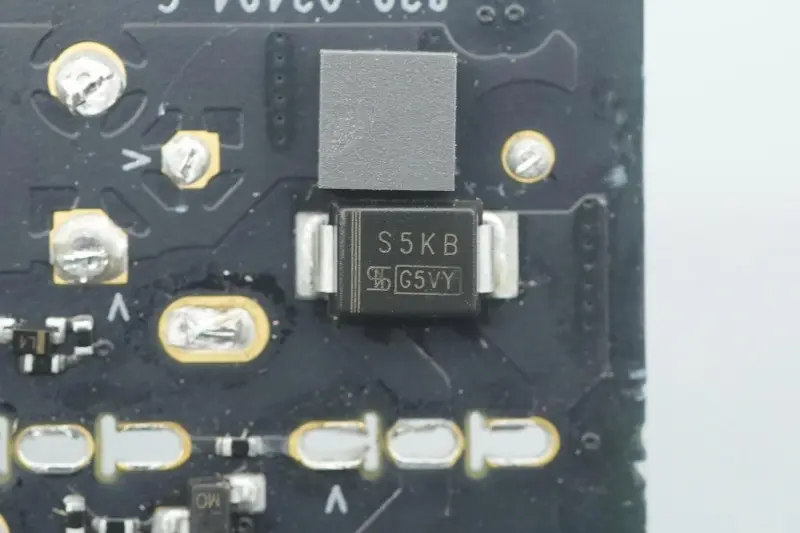

চতুর্থ ডায়োডের ক্লোজ-আপ।

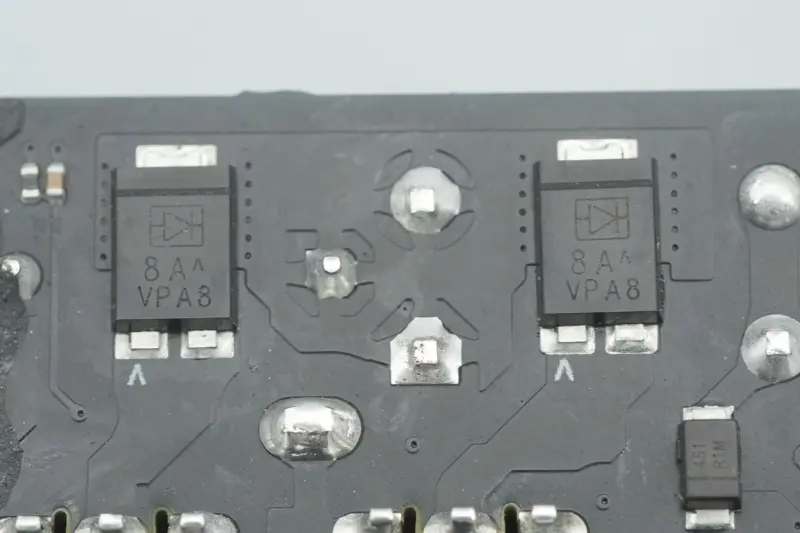

অন্য দুটি ডায়োডের ক্লোজ-আপ, সক্রিয় সংশোধনের জন্য Infineon CoolMOS IPA65R095C7 এর সাথে যুক্ত।

দুটি সক্রিয় রেকটিফায়ার এমওএস টিউব Infineon থেকে এসেছে, অ্যাপলের জন্য কাস্টম মডেল, 65C095C7 চিহ্নিত, TO‑220FP-এ প্যাকেজ করা, সংশোধন দক্ষতা উন্নত করতে ব্যবহৃত।

1μF 450V এর স্পেসিফিকেশন সহ দুটি ফিল্ম ক্যাপাসিটারের ক্লোজ-আপ।

চৌম্বকীয় রিং ফিল্টার ইন্ডাক্টরের ক্লোজ-আপ, আঠা দিয়ে চাঙ্গা।

একটি পিএফসি বুস্ট ইন্ডাক্টর এবং একটি স্টেপ-ডাউন ইন্ডাক্টর অন্য প্রান্তে ইনস্টল করা আছে।

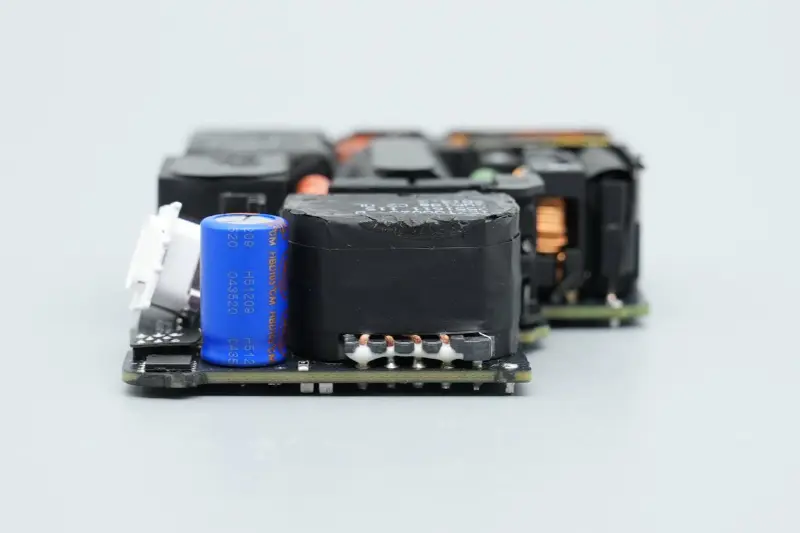

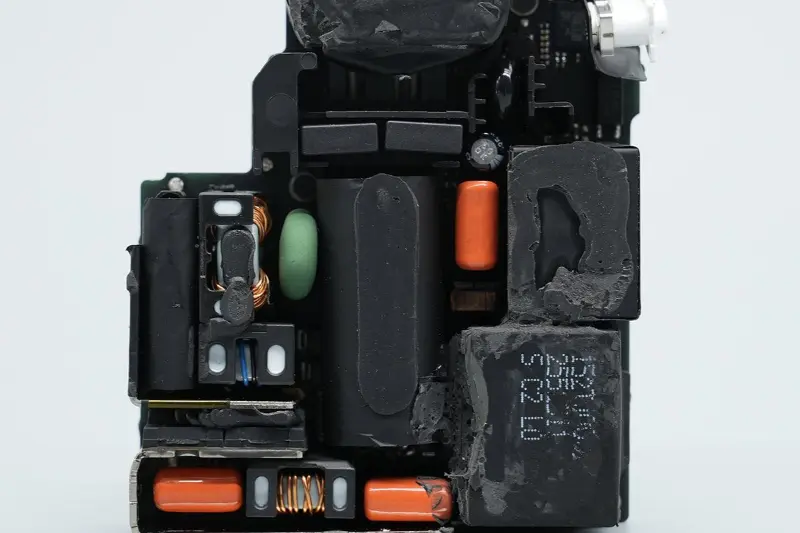

কেন্দ্রীয় এলাকায় উচ্চ-ভোল্টেজ ফিল্টার ইলেক্ট্রোলাইটিক ক্যাপাসিটর, বর্তমান ট্রান্সফরমার, ফিল্ম ক্যাপাসিটর, রেজোন্যান্ট ক্যাপাসিটর, প্রধান নিয়ন্ত্রণ চিপ পাওয়ার সাপ্লাই ক্যাপাসিটর, ওয়াই ক্যাপাসিটর এবং অন্যান্য ডিভাইস দিয়ে সজ্জিত। উচ্চ-ভোল্টেজ ফিল্টার ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি অন্তরক টেপ দিয়ে মোড়ানো এবং অনুভূমিকভাবে স্থাপন করা হয়।

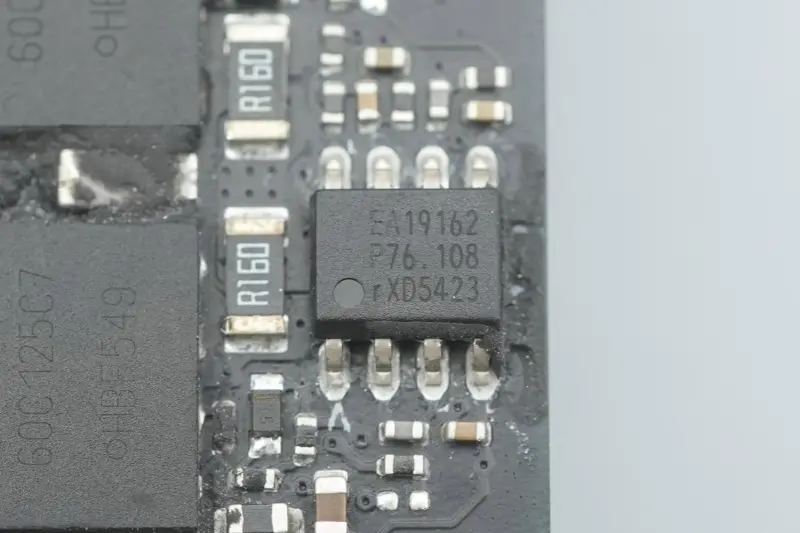

পিএফসি কন্ট্রোলারটি NXP, মডেল TEA19162T থেকে, সমন্বিত এক্স-ক্যাপাসিটর ডিসচার্জ ফাংশন সহ, কোয়াসি-রেজোন্যান্ট মোড বা DCM মোডে কাজ করে। এটি 70-276V এর একটি ইনপুট ভোল্টেজ পরিসীমা সমর্থন করে, সফট স্টার্ট এবং সফট স্টপকে একীভূত করে এবং সুনির্দিষ্ট বুস্ট নিয়ন্ত্রিত আউটপুট প্রদান করে।

TEA19162T সুইচিং ক্ষতি কমাতে উপত্যকা সুইচিং বা জিরো-ভোল্টেজ সুইচিং গ্রহণ করে, সুইচিং ক্ষতি কমাতে ফ্রিকোয়েন্সি সীমাবদ্ধতা সমর্থন করে এবং বিদ্যুত খরচ কমাতে বার্স্ট মোড সমর্থন করে। SO8 এ প্যাকেজ করা।

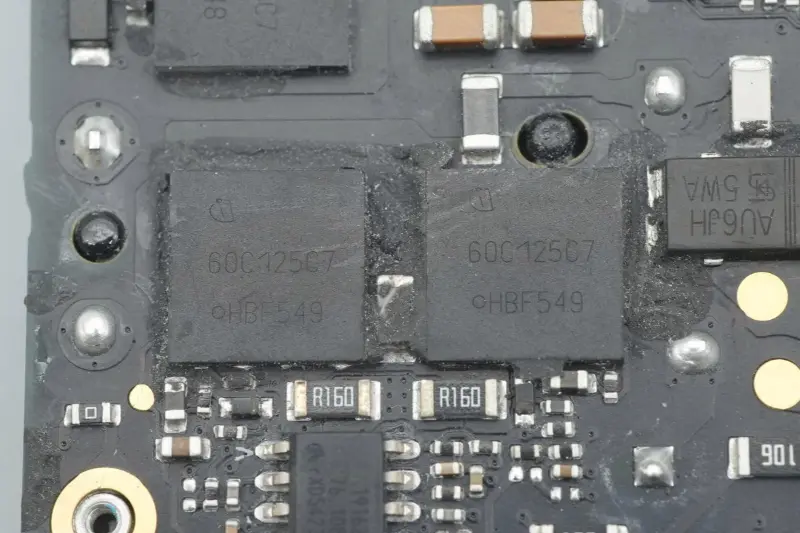

PFC সুইচ টিউবটি Infineon থেকে এসেছে, 60C125C7 চিহ্নিত, VSON‑4-এ প্যাকেজ করা হয়েছে।

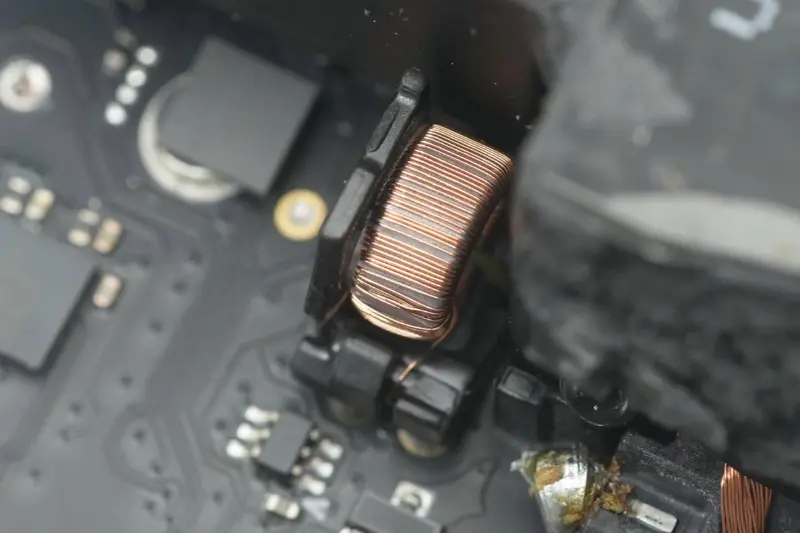

PFC বুস্ট ইন্ডাক্টরের ক্লোজ-আপ।

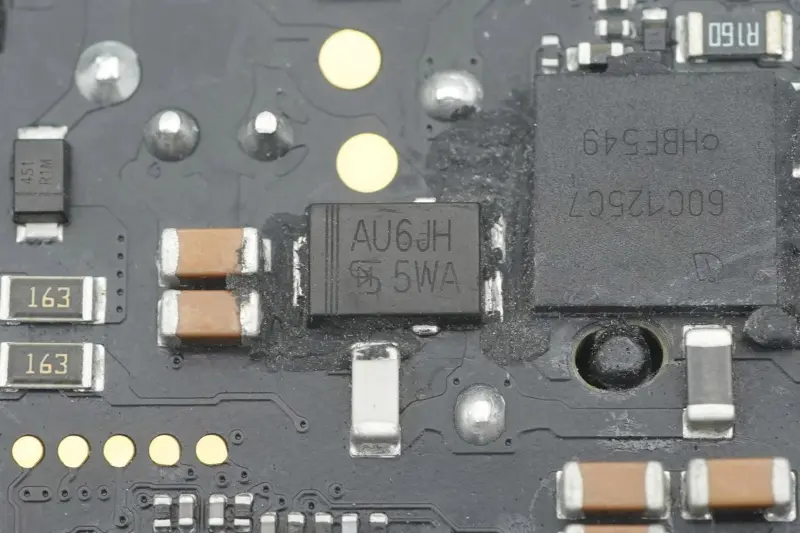

PFC রেকটিফায়ার ডায়োডটি তাইওয়ান সেমিকন্ডাক্টর থেকে এসেছে, মডেল TUAU6JH, 600V 6A এর স্পেসিফিকেশন সহ একটি দ্রুত পুনরুদ্ধার ডায়োড, যা TO‑277A তে প্যাকেজ করা হয়েছে।

উচ্চ-ভোল্টেজ ফিল্টার ইলেক্ট্রোলাইটিক ক্যাপাসিটরটি রুবিকন থেকে, যার স্পেসিফিকেশন 450V 82μF।

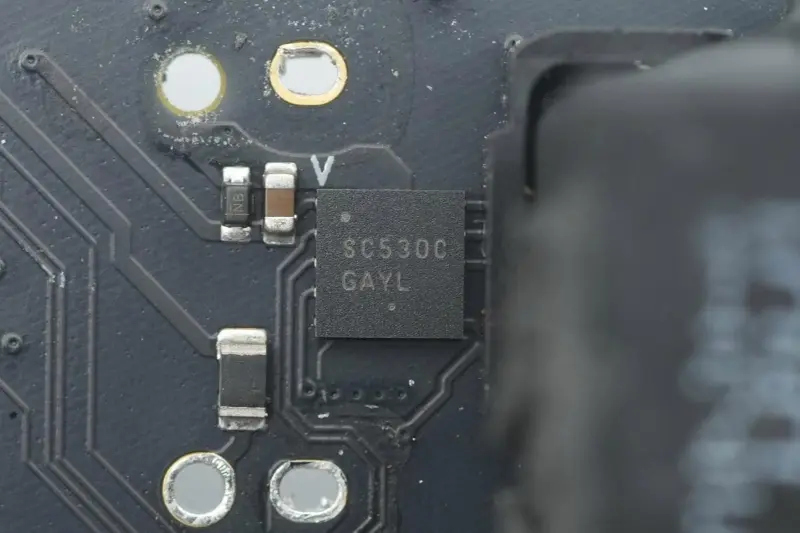

Infineon এবং STMicroelectronics সুইচ টিউবের ড্রাইভার হল ON সেমিকন্ডাক্টরের একটি কাস্টম মডেল, SC530C চিহ্নিত৷

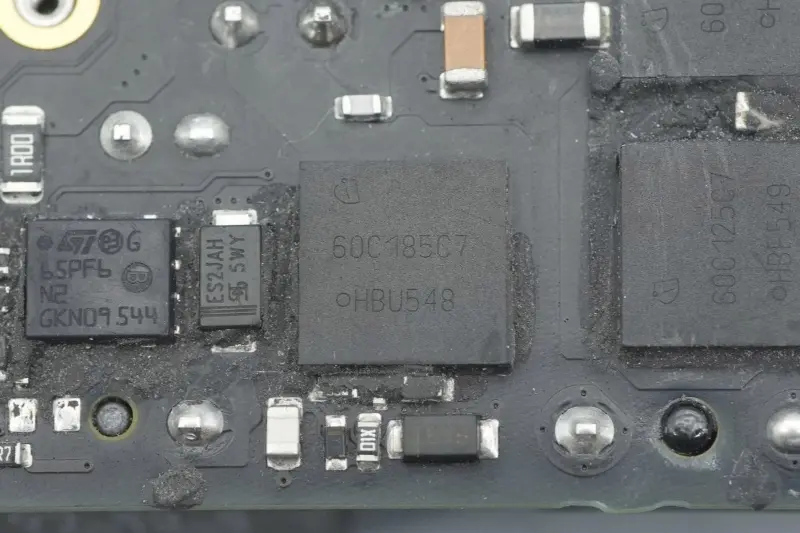

Infineon থেকে একটি কাস্টম MOS টিউব, 60C185C7 চিহ্নিত, অ্যাপলের জন্য একটি কাস্টম মডেল, VSON-4-এ প্যাকেজ করা হয়েছে৷

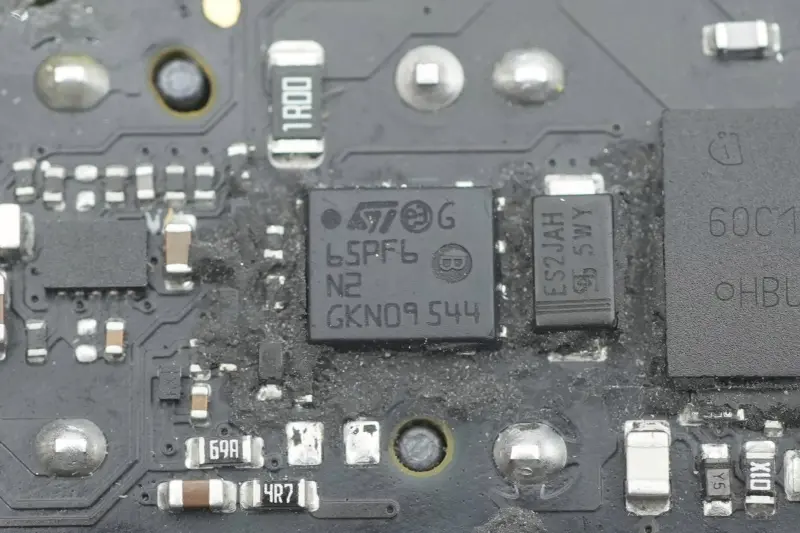

আরেকটি MOS টিউব STMicroelectronics থেকে, 65PF6N2 চিহ্নিত, PowerFLAT 5x6 HV-তে প্যাকেজ করা হয়েছে।

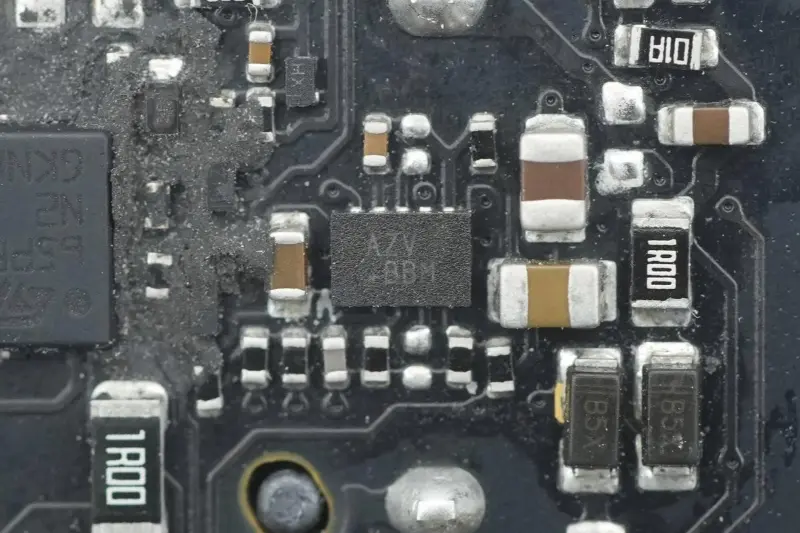

AZV চিহ্নিত একটি চিপ।

স্টেপ-ডাউন স্টেজের ইনপুট কারেন্ট সনাক্ত করার জন্য বর্তমান ট্রান্সফরমার।

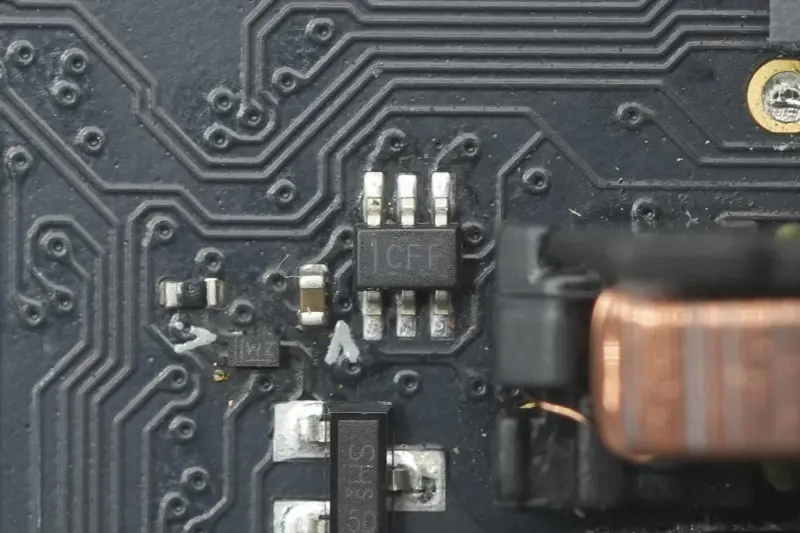

Schmitt ট্রিগার ইনপুট সহ ডুয়াল-চ্যানেল 1.65–5.5V বৈদ্যুতিন সংকেতের মেরু বদল টেক্সাস ইন্সট্রুমেন্টস থেকে, চিহ্নিত CFF, মডেল SN74LVC2G14, SC70 এ প্যাকেজ করা হয়েছে।

স্টেপ-ডাউন ইন্ডাক্টরের ক্লোজ-আপ।

তৃতীয় ফিল্ম ফিল্টার ক্যাপাসিটরের 1μF 450V এর স্পেসিফিকেশন রয়েছে।

প্রধান কন্ট্রোল চিপ পাওয়ার সাপ্লাই ক্যাপাসিটরটি 35V 47μF এর স্পেসিফিকেশন সহ রুবিকন থেকে।

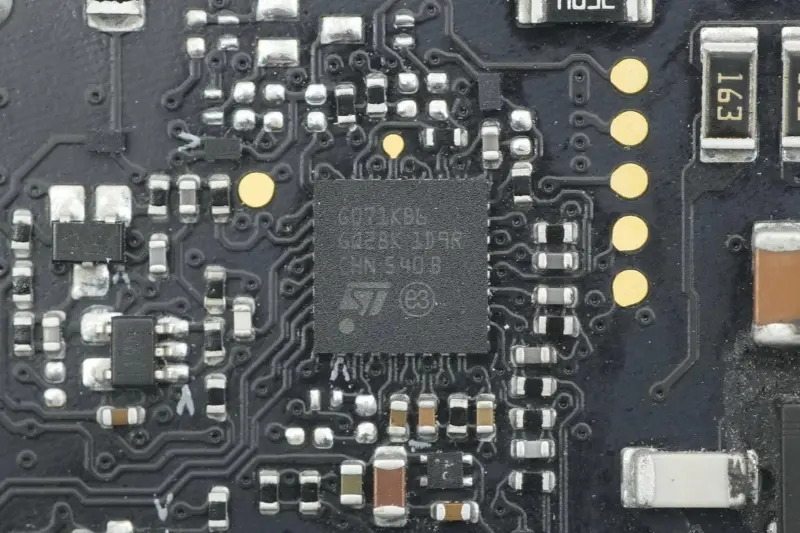

STMicroelectronics STM32G071KB M0 কোর MCU, অন্তর্নির্মিত 128K ফ্ল্যাশ, 36K RAM, প্রধান ফ্রিকোয়েন্সি 64MHz, UFQFPN32-এ প্যাকেজ করা, পাওয়ার সাপ্লাই প্রাথমিক ড্রাইভ নিয়ন্ত্রণের জন্য ব্যবহৃত।

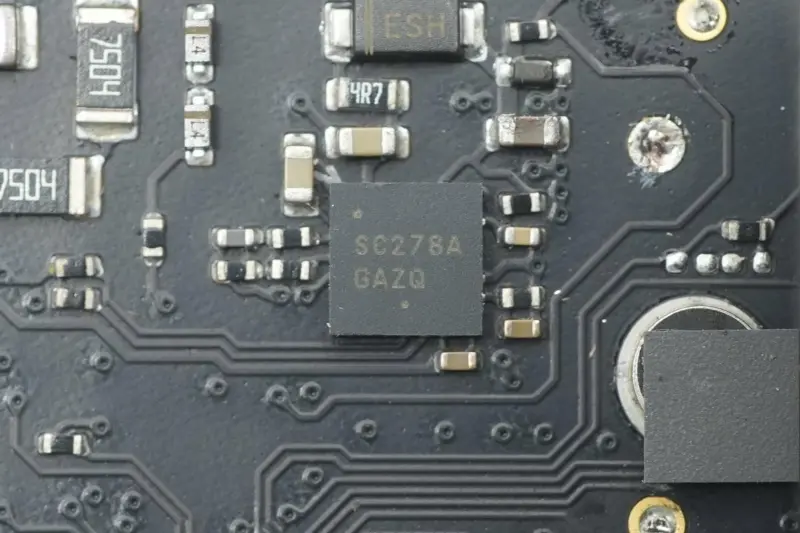

দুটি এলএলসি সুইচ টিউবের ড্রাইভার হল ON সেমিকন্ডাক্টরের একটি কাস্টম মডেল, SC278A চিহ্নিত, DFN-10 এ প্যাকেজ করা হয়েছে।

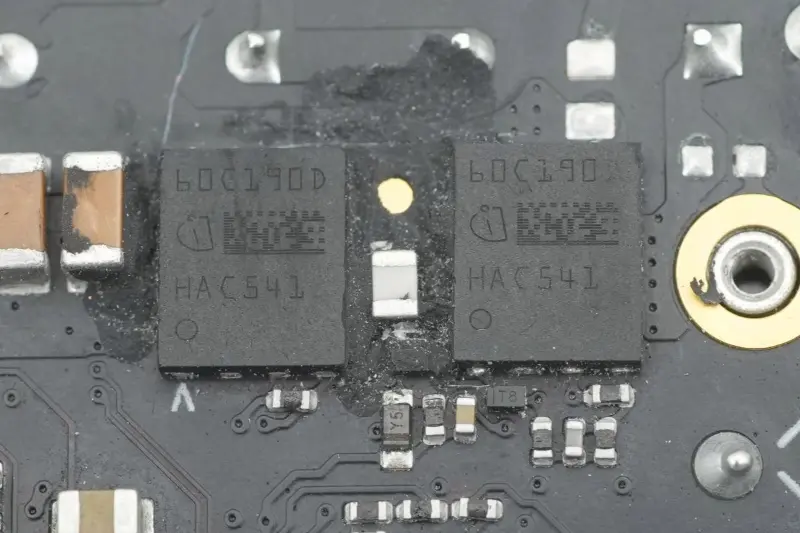

দুটি এলএলসি সুইচ টিউব Infineon থেকে এসেছে, 60C190D চিহ্নিত, Apple-এর জন্য কাস্টম মডেল, TSON-8-6-এ প্যাকেজ করা হয়েছে।

দুটি অনুরণিত ক্যাপাসিটর VISHAY থেকে।

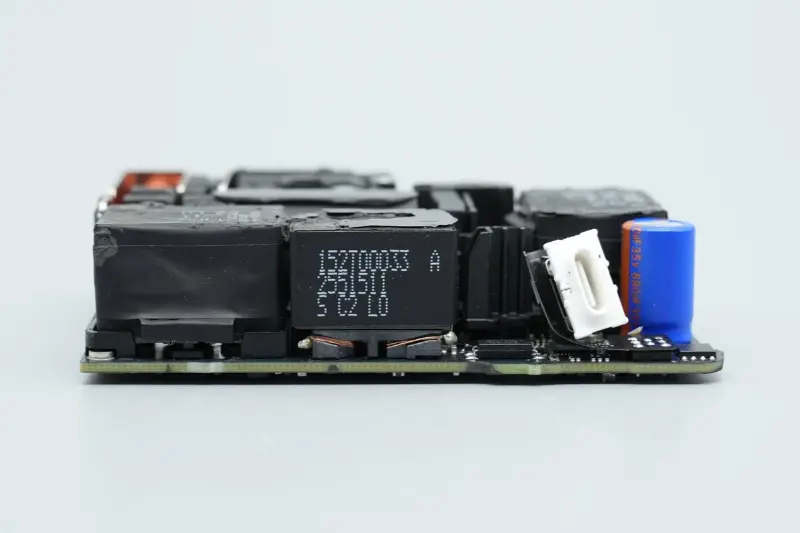

আউটপুট প্রান্তের একপাশে একটি ট্রান্সফরমার, অপটোকপলার, আউটপুট ফিল্টার ক্যাপাসিটর, প্রোটোকল চিপ এবং VBUS সুইচ টিউব ইনস্টল করা আছে।

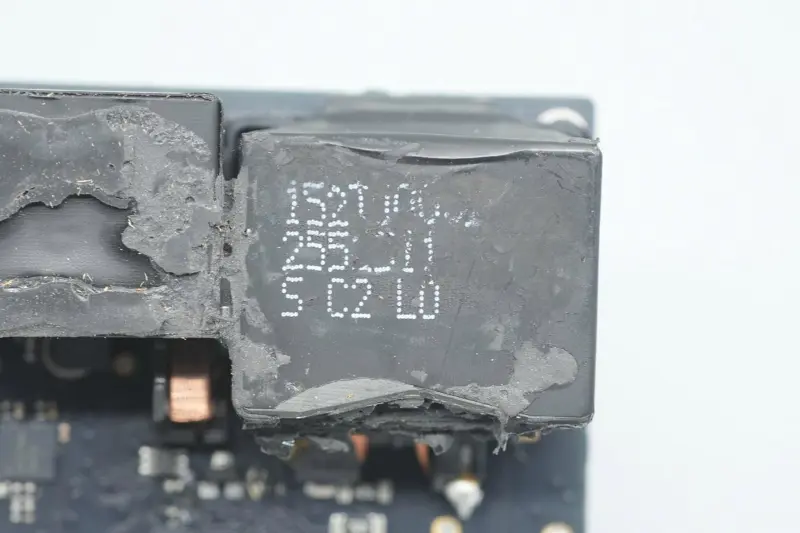

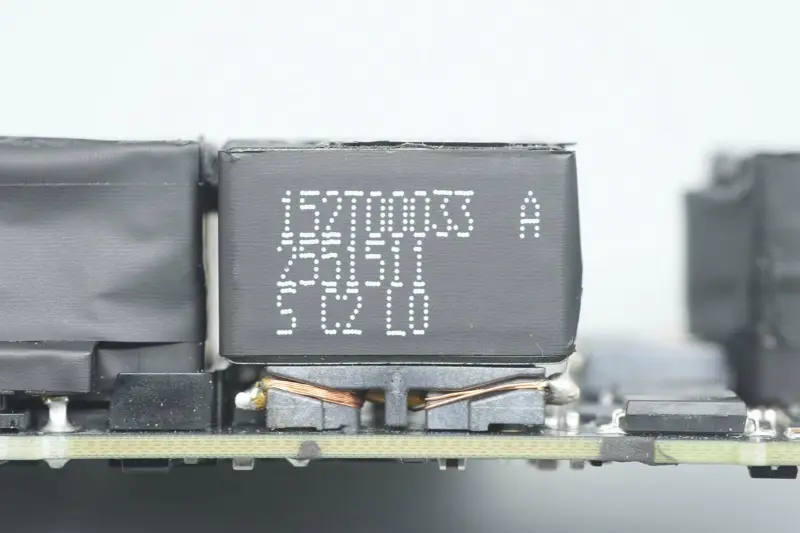

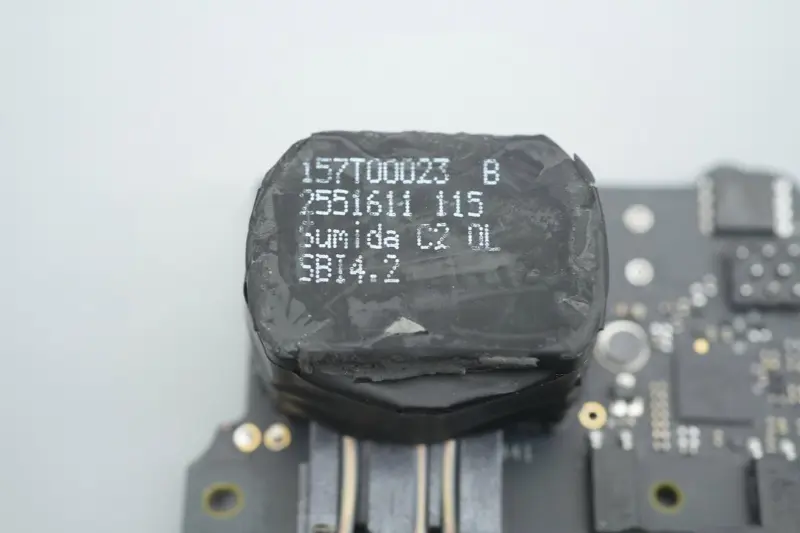

ট্রান্সফরমারটি সরবরাহ করে সুমিদা।

দুটি কালো Y ক্যাপাসিটার অ্যান্টি-হস্তক্ষেপের জন্য ব্যবহার করা হয়।

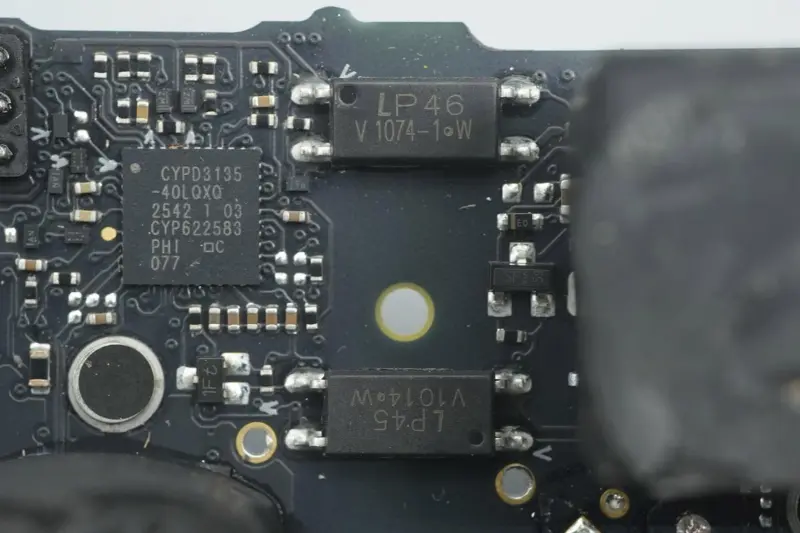

ফিডব্যাক আউটপুট ভোল্টেজ এবং সার্কিট সুরক্ষার জন্য ব্যবহৃত দুটি অপটোকপলারের ক্লোজ-আপ।

তৃতীয় Y ক্যাপাসিটরের ক্লোজ-আপ।

সিঙ্ক্রোনাস সংশোধন কন্ট্রোলারকে পাওয়ার জন্য স্টেপ-ডাউন কনভার্টার।

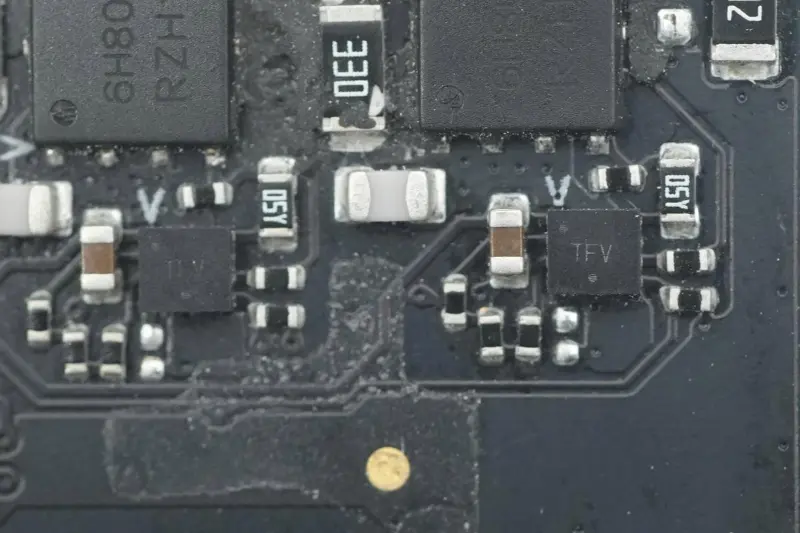

দুটি কাস্টম-মডেল সিঙ্ক্রোনাস রেকটিফিকেশন কন্ট্রোলার ON সেমিকন্ডাক্টর থেকে, চিহ্নিত TFV, WDFN8 এ প্যাকেজ করা হয়েছে।

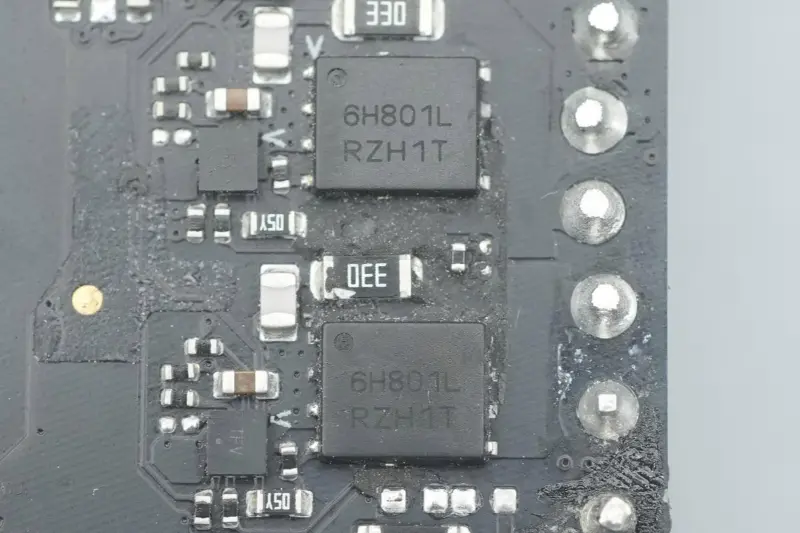

সিঙ্ক্রোনাস রেকটিফায়ার টিউবটি ON সেমিকন্ডাক্টর, মডেল NTMFS6H801NL, NMOS টিউব, ভোল্টেজ 80V সহ্য করে, অন-রেজিস্ট্যান্স 2.7mΩ, DFN5 এ প্যাকেজ করা।

আউটপুট ফিল্টার ক্যাপাসিটর Lelon থেকে হয়.

ক্যাপাসিটরের স্পেসিফিকেশন হল 35V 680μF।

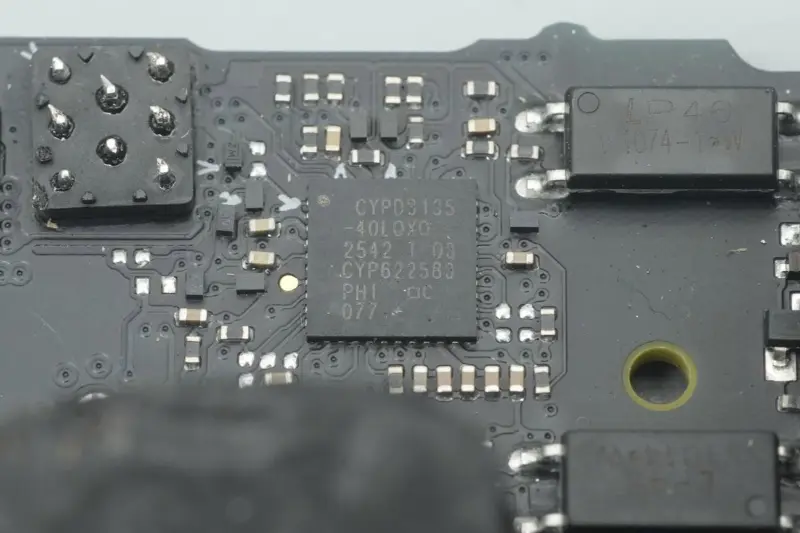

প্রোটোকল চিপ Infineon CYPD3135 গ্রহণ করে, ইন্ডাস্ট্রির প্রথম USB PD3.1 ফাস্ট চার্জিং প্রোটোকল চিপ, অ্যাপল দ্বারা Infineon থেকে কাস্টমাইজ করা হয়েছে।

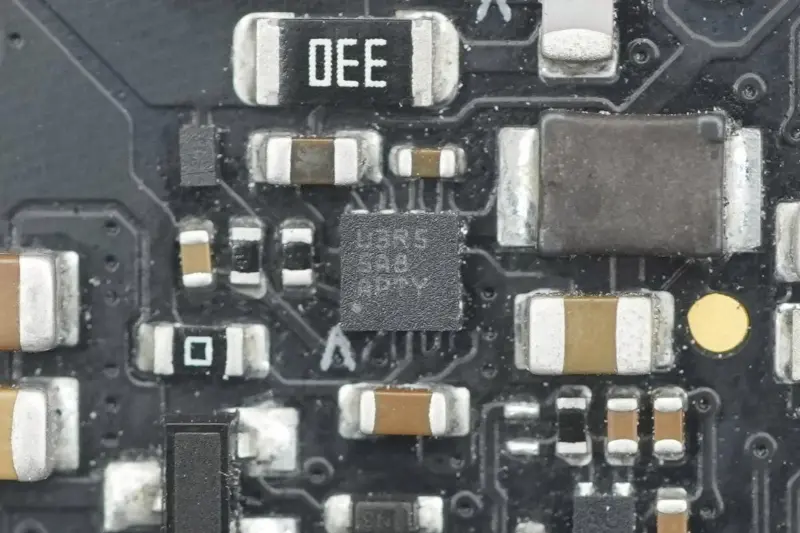

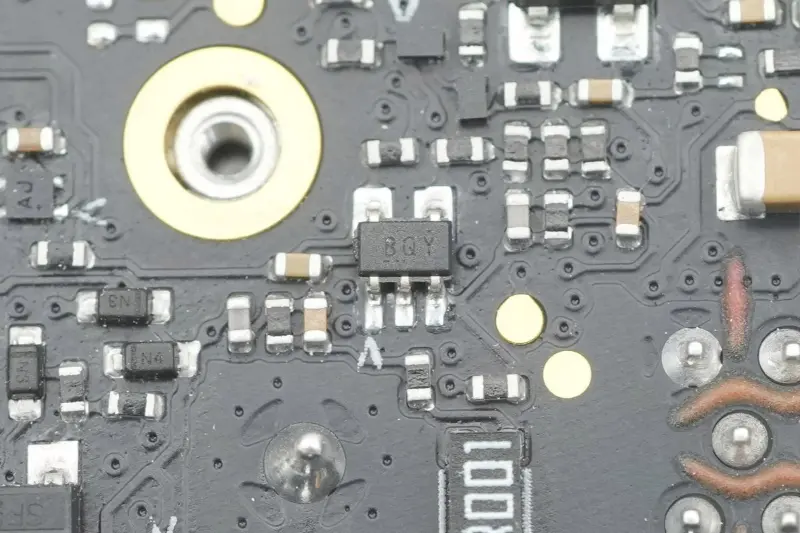

আউটপুট বর্তমান সনাক্তকরণের জন্য পরিবর্ধক.

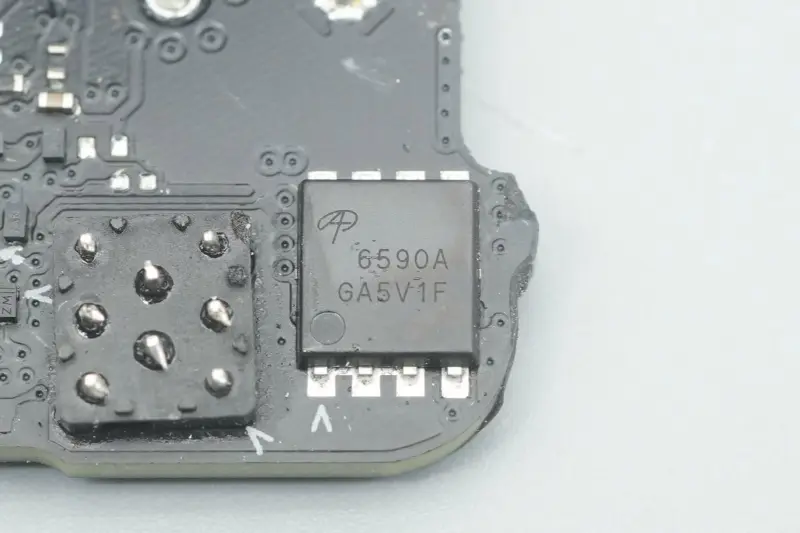

আউটপুট VBUS সুইচ টিউবটি AOS, মডেল AON6590A, NMOS টিউব, ভোল্টেজ 40V সহ্য করে, অন-রেজিস্ট্যান্স 0.99mΩ, DFN5*6 এ প্যাকেজ করা।

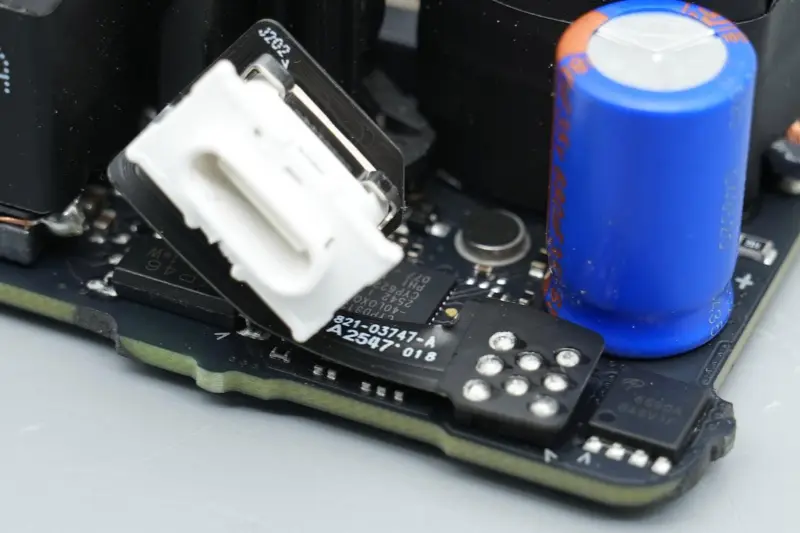

USB‑C পোর্ট রিসেপ্ট্যাকল একটি নমনীয় সার্কিট বোর্ডের মাধ্যমে প্রধান PCB-এর সাথে সংযুক্ত থাকে।

ইউএসবি-সি পোর্ট রিসেপ্ট্যাকলের ক্লোজ-আপ।

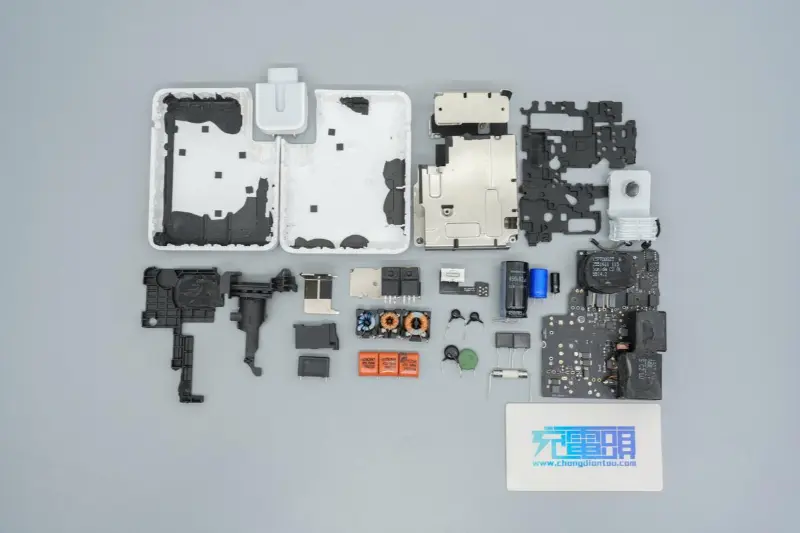

সারাংশ

অ্যাপলের নতুন 140W ফাস্ট চার্জার A3607 অ্যাপলের সামঞ্জস্যপূর্ণ ন্যূনতম ডিজাইনের ভাষা অব্যাহত রাখে এবং এর সামগ্রিক চেহারা এবং আকার পূর্ববর্তী প্রজন্মের A2452-এর সাথে অত্যন্ত সামঞ্জস্যপূর্ণ। যাইহোক, কিছু বিশদ পার্থক্য রয়েছে: অক্জিলিয়ারী ফিক্সেশনের জন্য একটি ধাতব ক্লিপ বিচ্ছিন্নযোগ্য পিন মডিউলের স্লটে যোগ করা হয়েছে।

কর্মক্ষমতার পরিপ্রেক্ষিতে, অ্যাপলের নতুন-প্রজন্মের ডিভাইসগুলির জন্য ফ্ল্যাগশিপ পাওয়ার সাপ্লাই হিসাবে পরিবেশন করার সময়, এটি পূর্ববর্তী পুরানো মডেলগুলির সাথে অত্যন্ত সামঞ্জস্যপূর্ণ, ডিভাইসগুলির জন্য 140W PD3.1 পর্যন্ত দ্রুত চার্জিং প্রদান করে।

চার্জারটি এখনও PFC + LLC + সিঙ্ক্রোনাস স্টেপ-ডাউনের একটি উচ্চ-দক্ষ আর্কিটেকচার গ্রহণ করে, একটি কমপ্যাক্ট সামগ্রিক বিন্যাস এবং কঠিন তাপ অপচয় নকশা সহ। মূল উপাদানগুলির পরিপ্রেক্ষিতে, NXP, STMicroelectronics, ON সেমিকন্ডাক্টর এবং Infineon থেকে কন্ট্রোলারগুলি এখনও একই অংশ নম্বরের চিপগুলির ভিত্তিতে, পাওয়ার ডিভাইসগুলি Infineon-এর কাস্টম পণ্য হিসাবে প্রায় একীভূত, সামগ্রিক সমাধানকে আরও নিবিড় এবং কাস্টমাইজ করে, এবং শক্তি দক্ষতার কার্যকারিতা আরও উন্নত হবে বলে আশা করা হচ্ছে।
